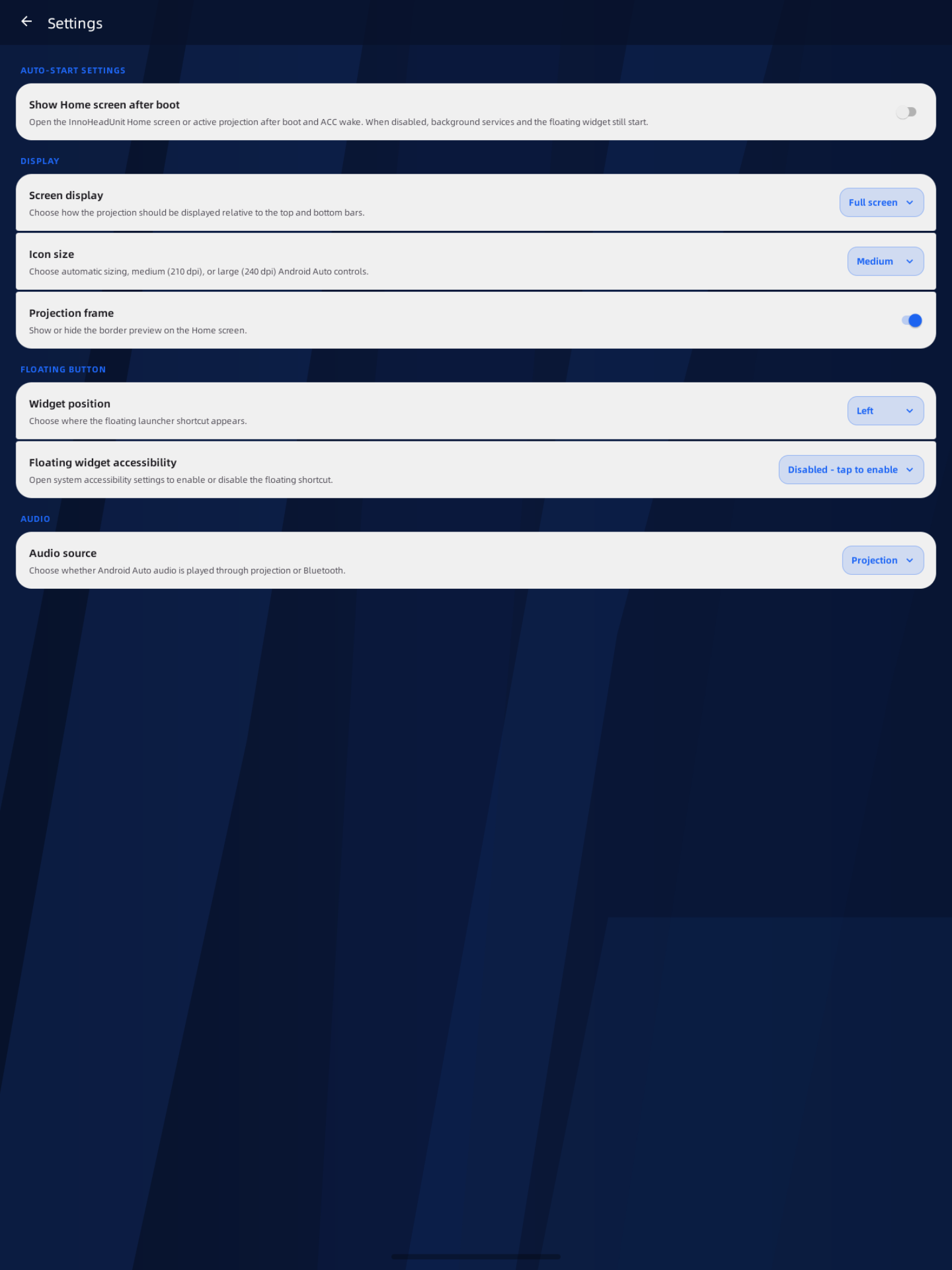

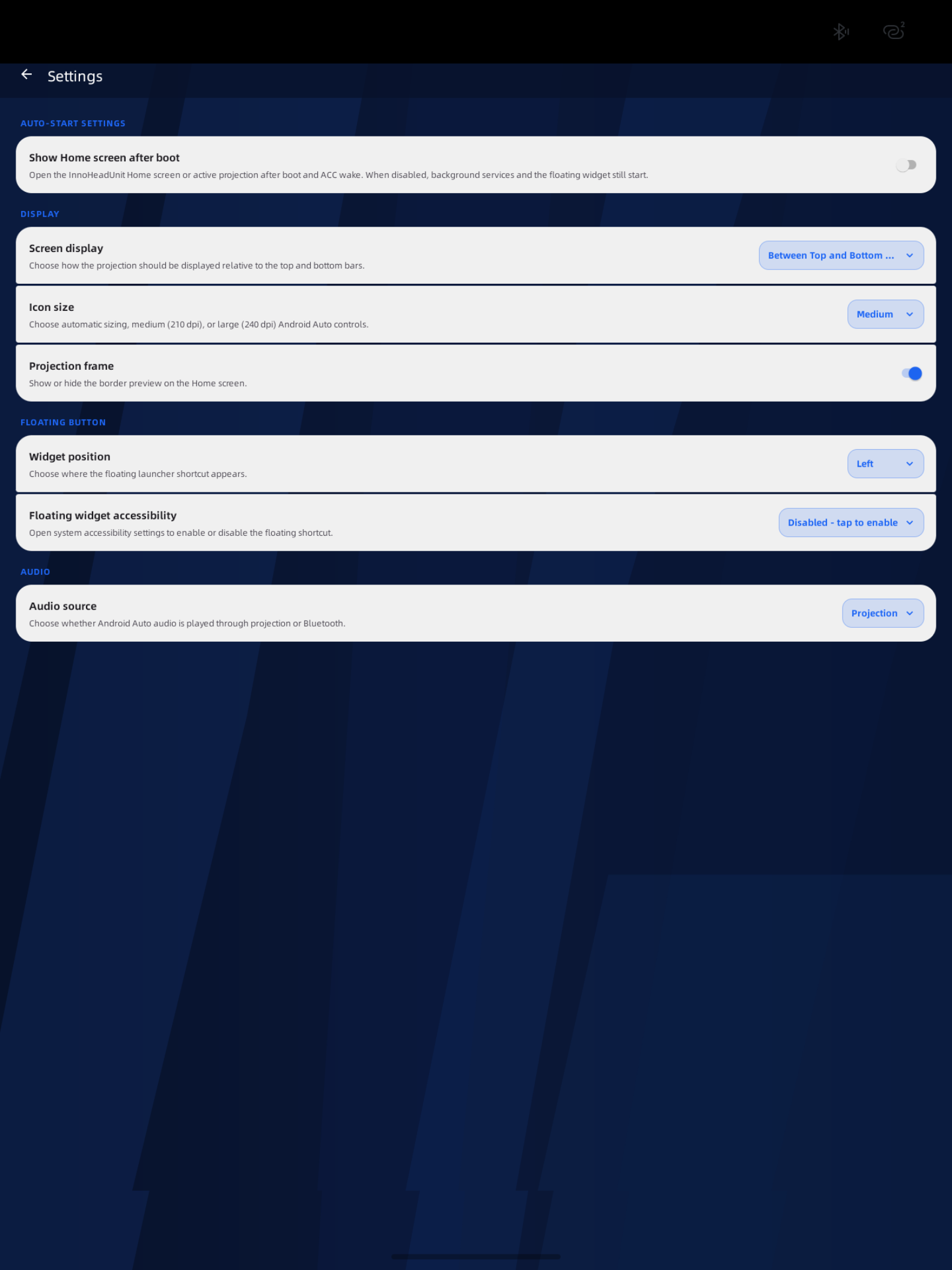

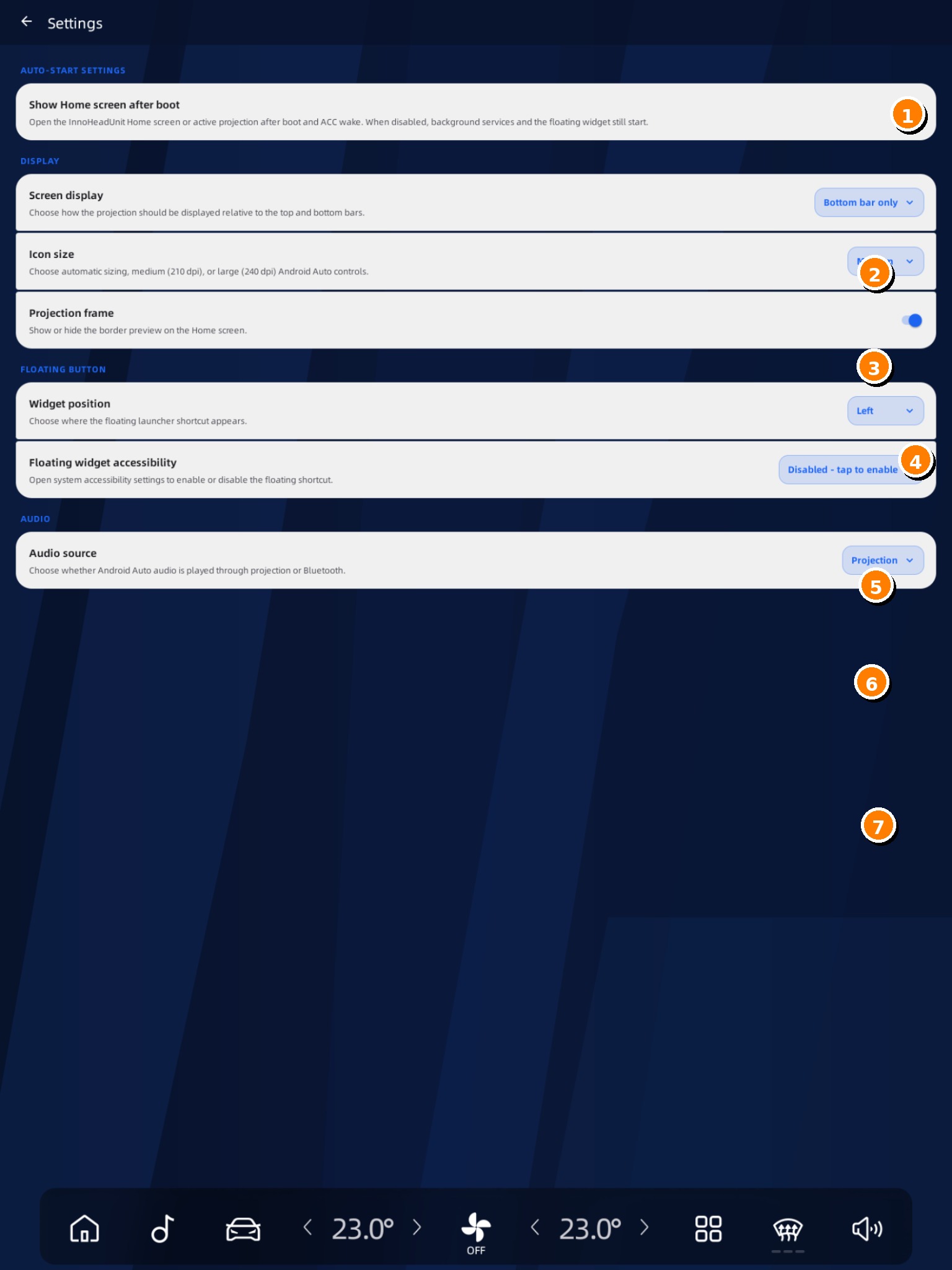

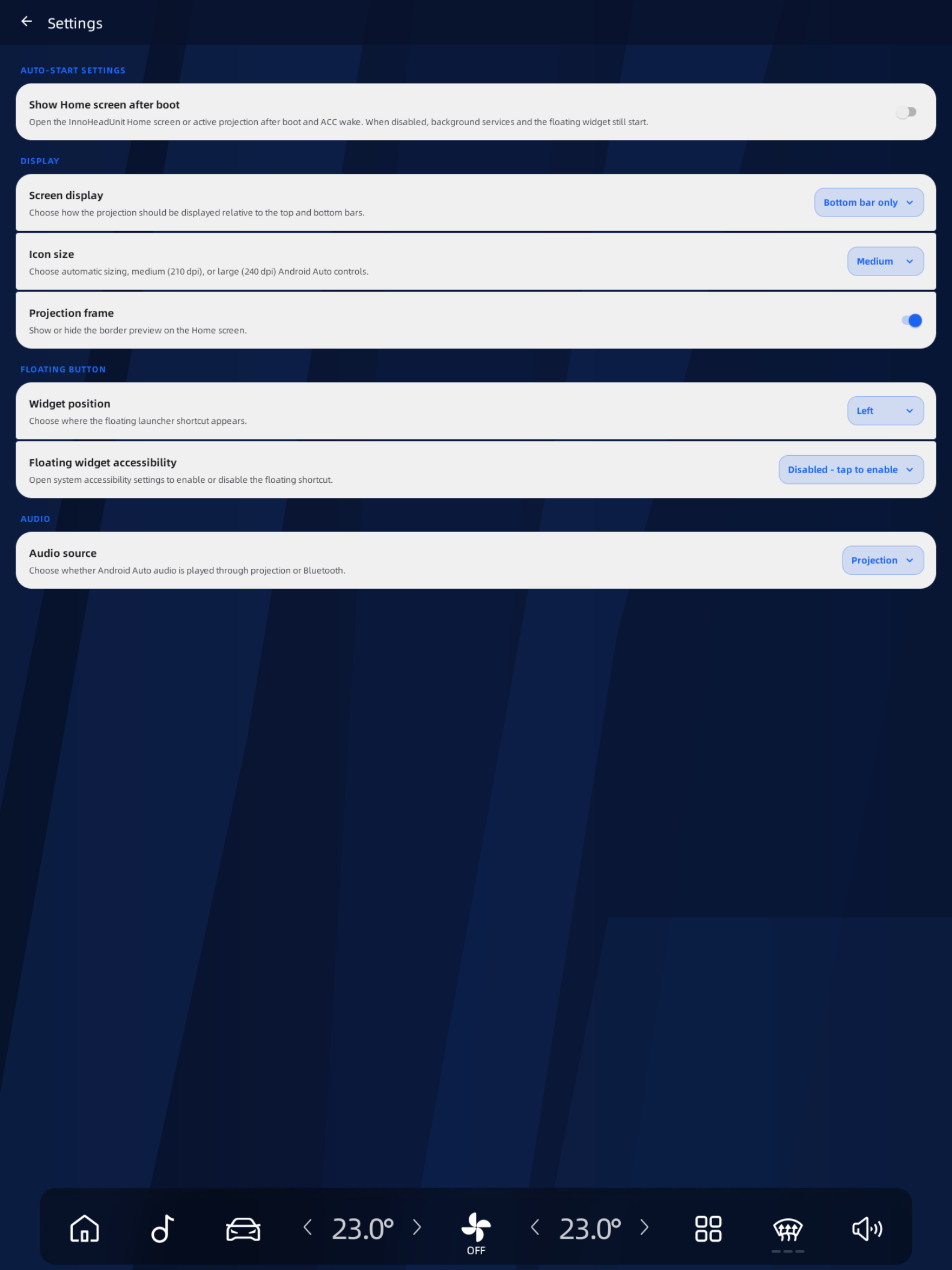

Otvorite Settings u aplikaciji InnoHeadUnit i pronađite opciju Audio source.

1. Settings Otvorite zaslon postavki u aplikaciji InnoHeadUnit.
2. Projection Odaberite Projection kako bi se Android Auto medijski zvuk reproducirao putem projekcije.

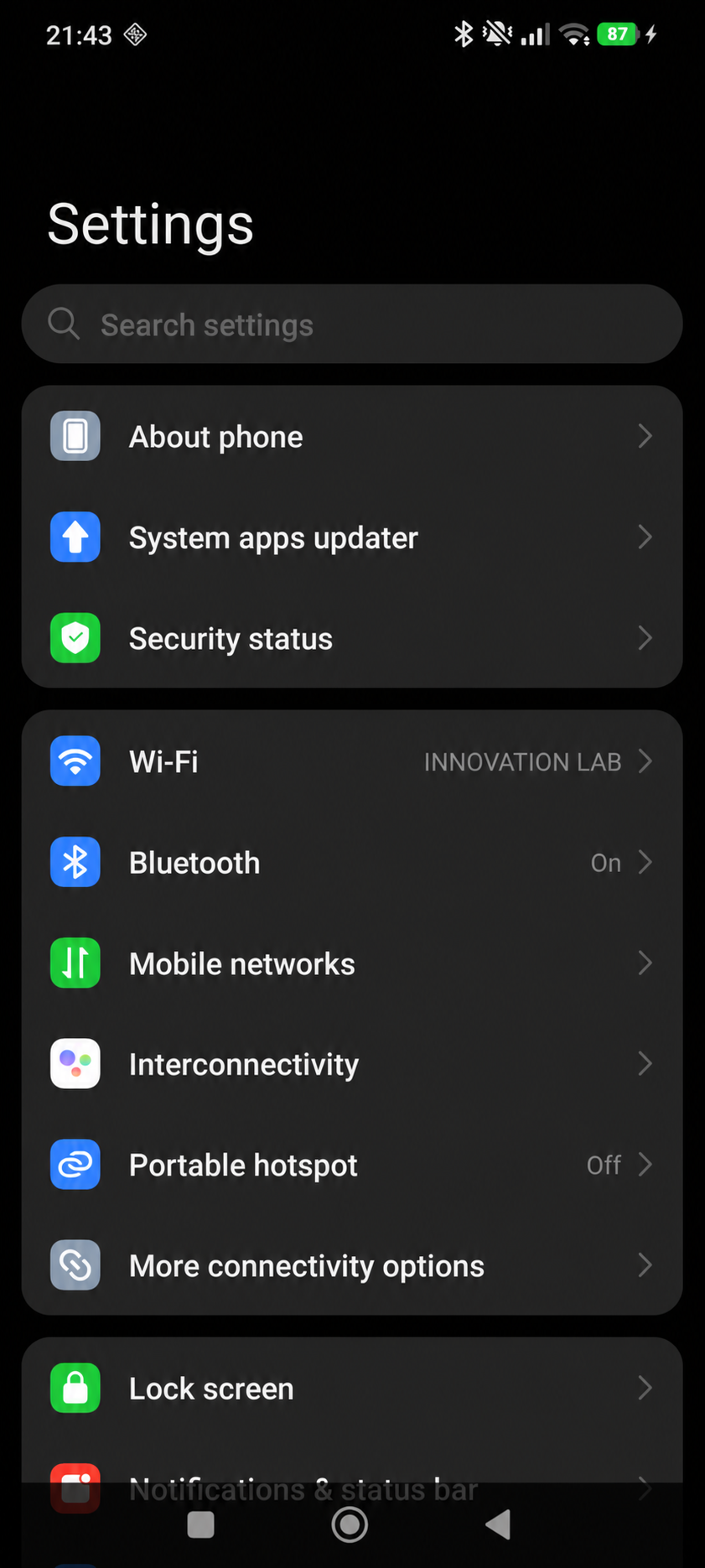

Na telefonu otvorite Settings i pritisnite Bluetooth.

1. Bluetooth Bluetooth mora biti uključen kako biste mogli otvoriti postavke uparenog Geely uređaja.

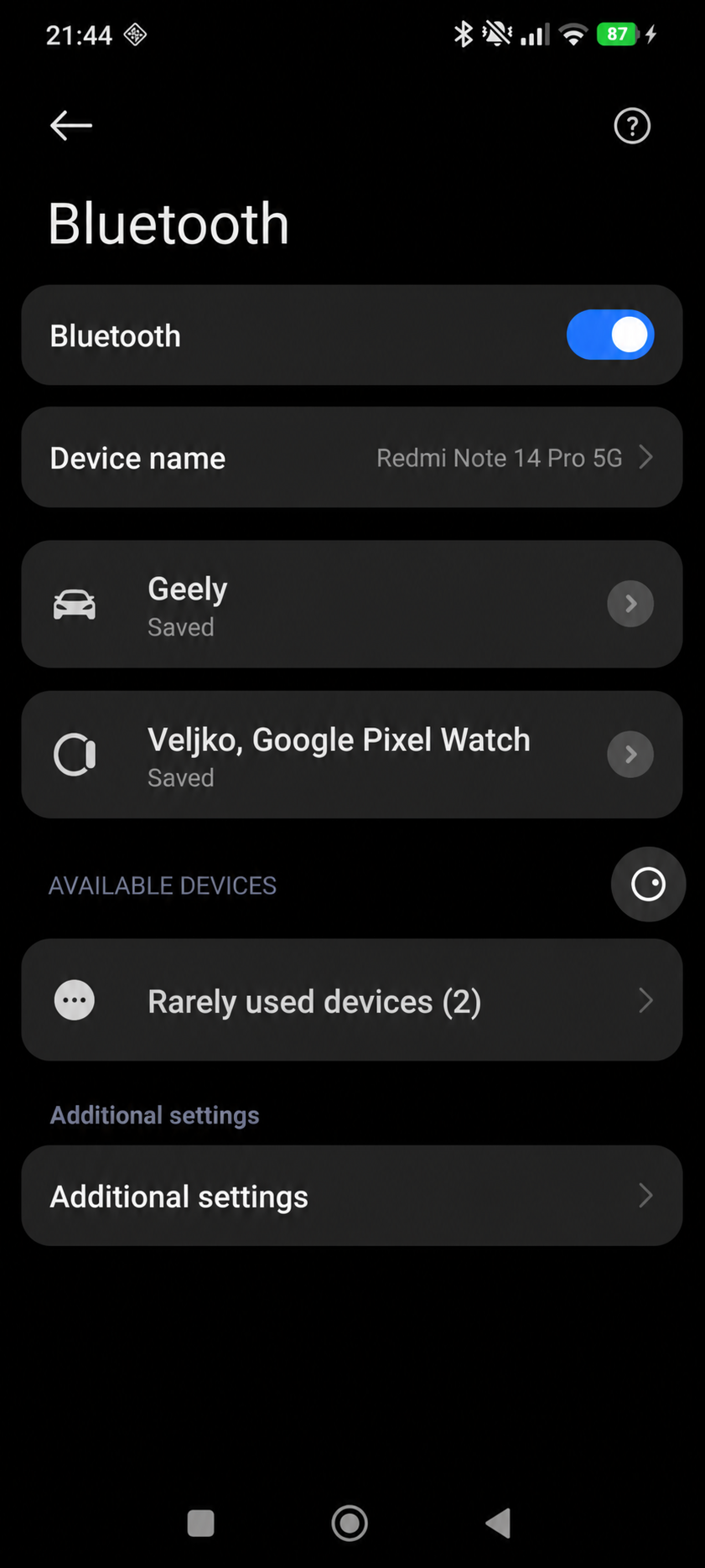

U popisu spremljenih Bluetooth uređaja pronađite Geely i otvorite njegove detalje.

1. Geely Pritisnite strelicu pokraj uređaja Geely za otvaranje postavki uparenog uređaja.

Za Projection audio source završne Bluetooth postavke moraju biti kao na slici.

1. Phone calls — uključeno Ostavite uključeno kako bi telefonski pozivi koristili Bluetooth vezu s vozilom.
2. Media audio — isključeno Isključite kako bi se Android Auto glazba i ostali medijski zvuk reproducirali putem Projection izvora, a ne putem Bluetootha.

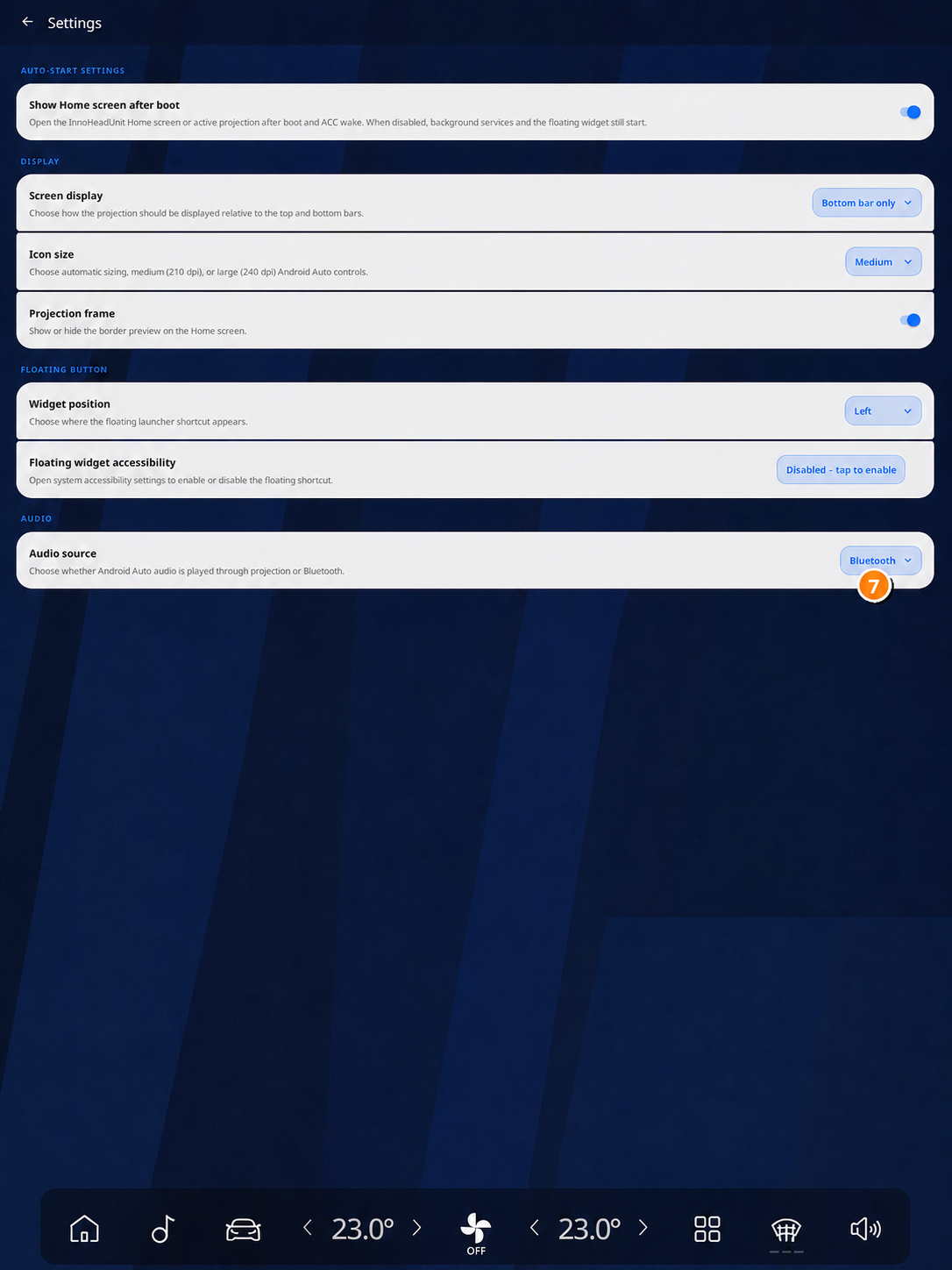

Otvorite Settings u aplikaciji InnoHeadUnit i pronađite opciju Audio source.

1. Settings Otvorite zaslon postavki u aplikaciji InnoHeadUnit.
2. Bluetooth Odaberite Bluetooth kako bi se Android Auto medijski zvuk reproducirao putem Bluetooth veze s vozilom.

Na telefonu otvorite Settings i pritisnite Bluetooth.

1. Bluetooth Bluetooth mora biti uključen kako biste mogli otvoriti postavke uparenog Geely uređaja.

U popisu spremljenih Bluetooth uređaja pronađite Geely i otvorite njegove detalje.

1. Geely Pritisnite strelicu pokraj uređaja Geely za otvaranje postavki uparenog uređaja.

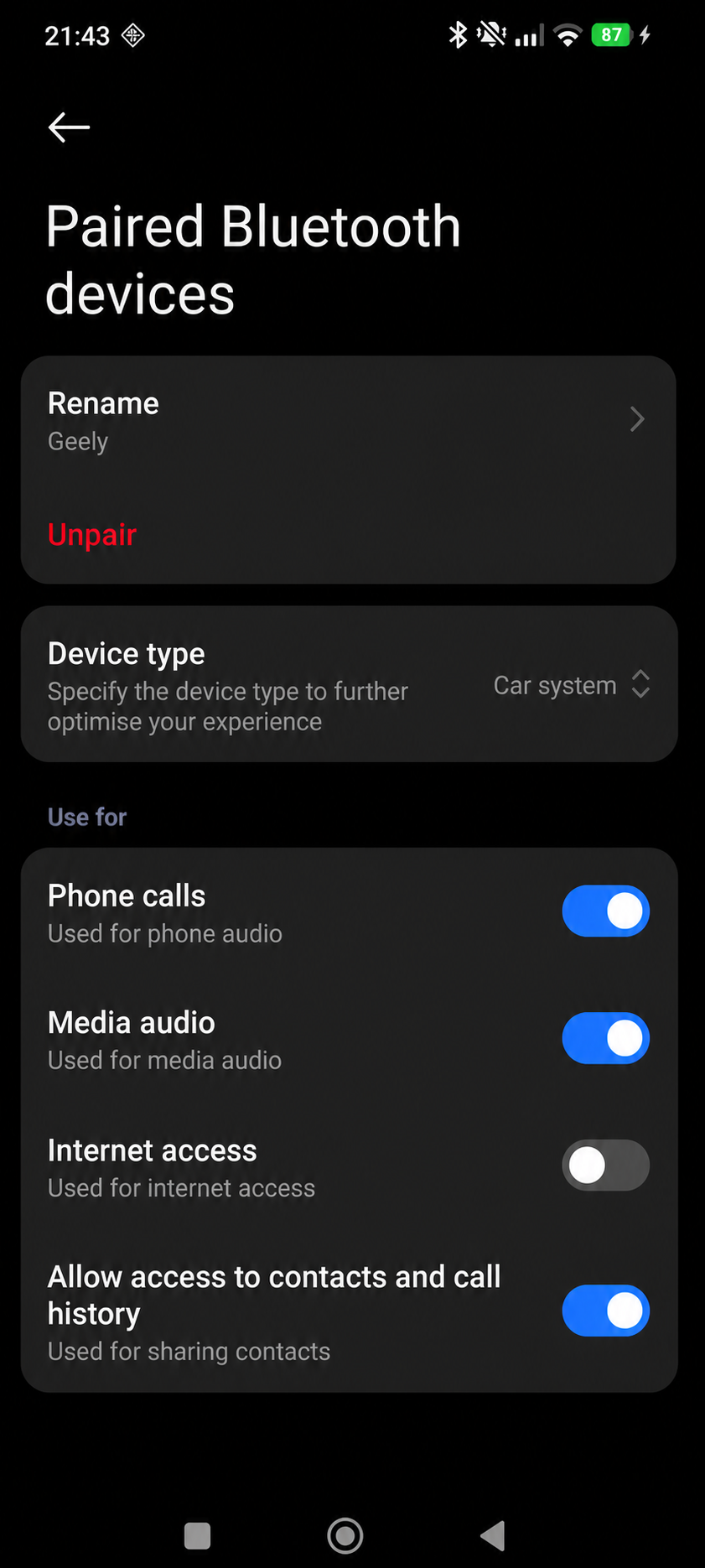

Za Bluetooth audio source završne Bluetooth postavke moraju biti kao na slici.

1. Phone calls — uključeno Ostavite uključeno kako bi telefonski pozivi koristili Bluetooth vezu s vozilom.
2. Media audio — uključeno Ostavite uključeno kako bi se Android Auto glazba i ostali medijski zvuk reproducirali putem Bluetooth veze.

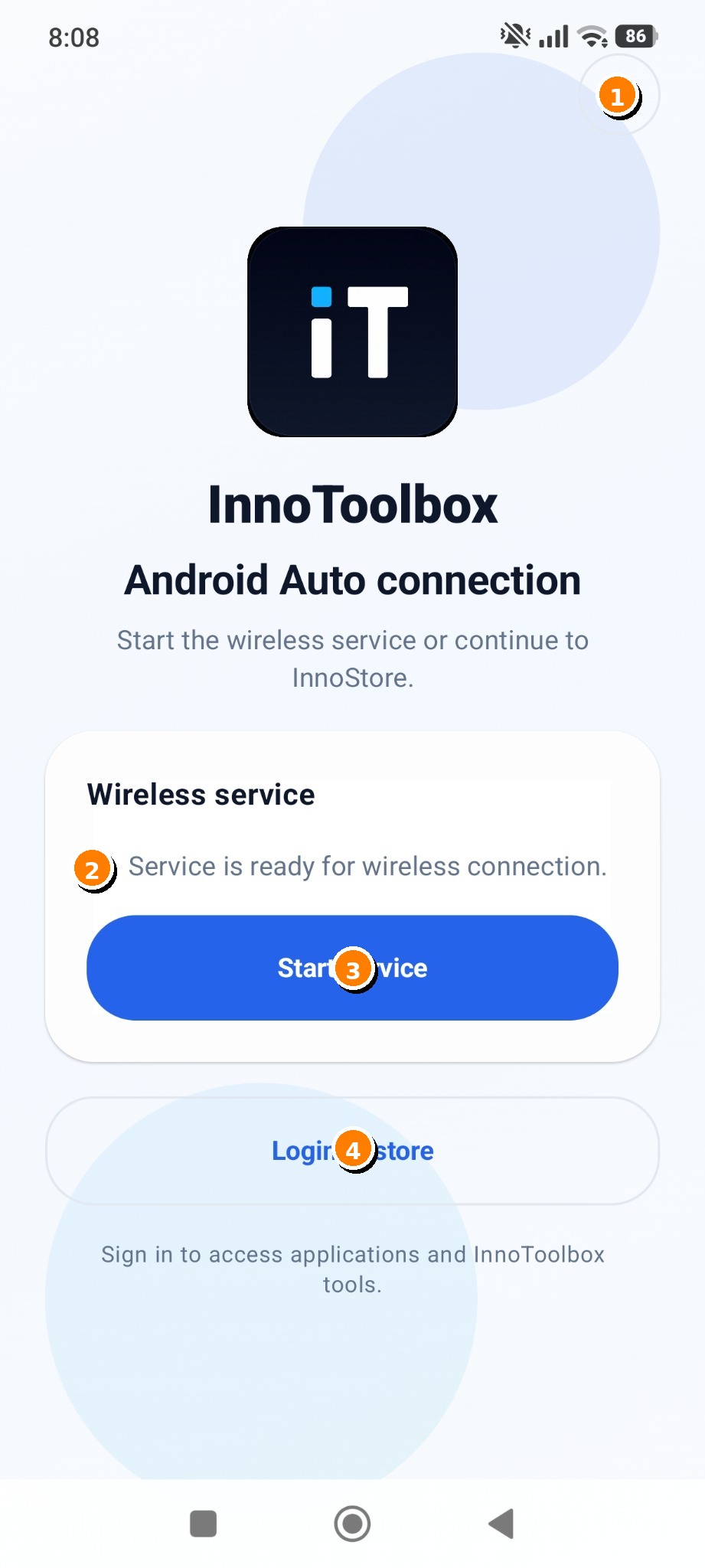

Početni ekran dostupan je prije prijave u InnoStore. Bežična Android Auto usluga može se pokrenuti neovisno o prijavi u trgovinu.

1. Pomoć (?)Ponovno otvara kratki uvodni tutorial s osnovnim funkcijama aplikacije.
2. Status uslugePrikazuje trenutačno stanje bežične usluge i spremnost za povezivanje.
3. Start servicePokreće bežičnu uslugu. Nakon pokretanja ista se kontrola koristi za zaustavljanje usluge.
4. Login to storeOtvara ekran za prijavu u InnoStore i pristup aplikacijama, verzijama i korisničkom profilu.

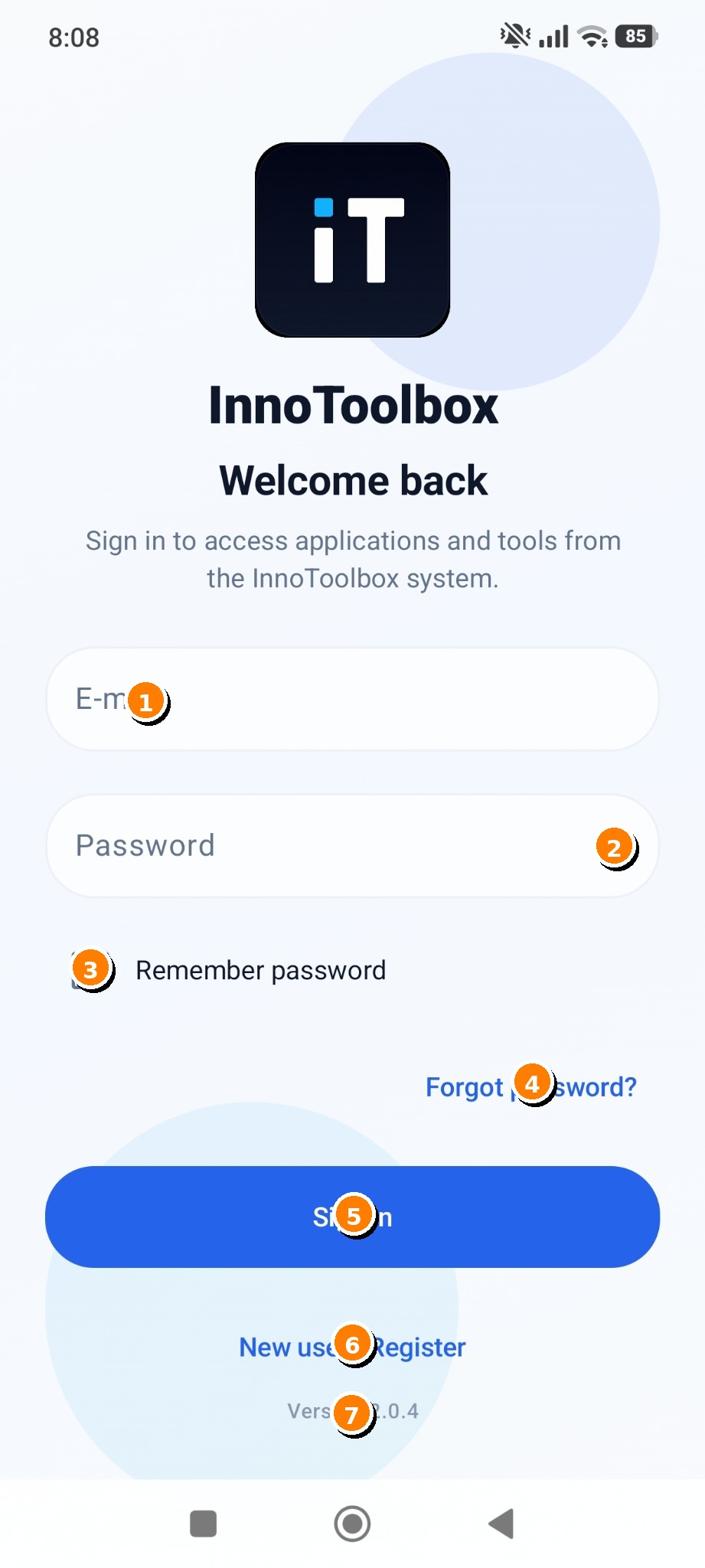

Postojeći korisnici prijavljuju se e-mail adresom i lozinkom.

1. E-mailUnesite e-mail adresu povezanu s InnoToolbox računom.
2. Password i ikona okaUnesite lozinku. Ikona oka uključuje ili isključuje prikaz upisanih znakova.
3. Remember passwordPohranjuje lozinku za sljedeću prijavu. U verziji 2.0.4 pohrana koristi Android Keystore zaštitu.
4. Forgot password?Pokreće postupak obnove ili promjene zaboravljene lozinke.
5. Sign inŠalje podatke za prijavu i otvara glavni izbornik nakon uspješne provjere.
6. New user? RegisterOtvara obrazac za stvaranje novog korisničkog računa.
7. VersionPrikazuje instaliranu verziju InnoToolbox aplikacije.

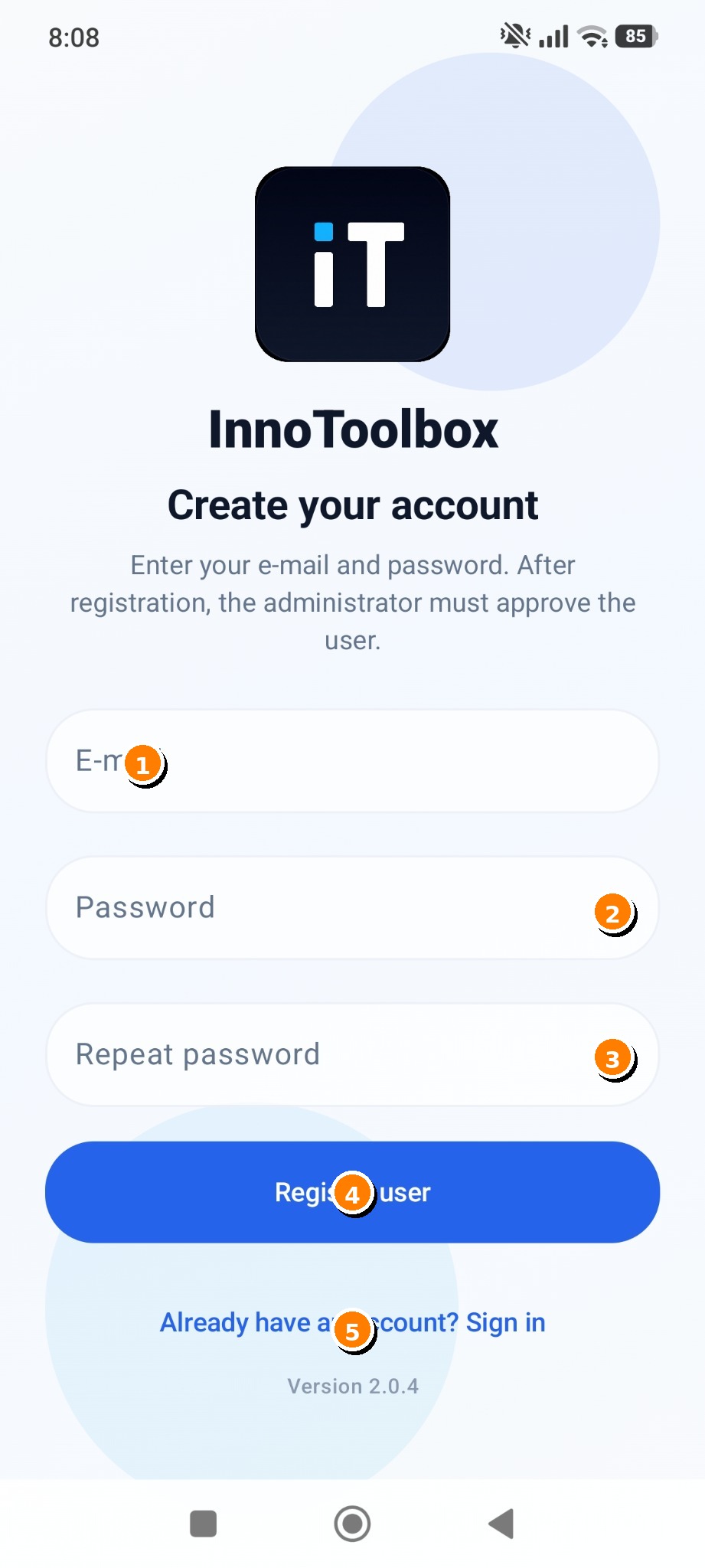

Novi korisnik izrađuje račun e-mail adresom i lozinkom. Prema poruci na ekranu, administrator nakon registracije mora odobriti korisnika.

1. E-mailUnesite valjanu e-mail adresu koja će služiti kao korisničko ime.
2. PasswordOdaberite novu lozinku. Ikona oka omogućuje provjeru upisa.
3. Repeat passwordPonovno unesite istu lozinku kako bi se izbjegla pogreška pri unosu.
4. Register userŠalje zahtjev za registraciju. Pristup je moguć nakon administratorskog odobrenja.
5. Already have an account? Sign inVraća korisnika na ekran za prijavu postojećim računom.

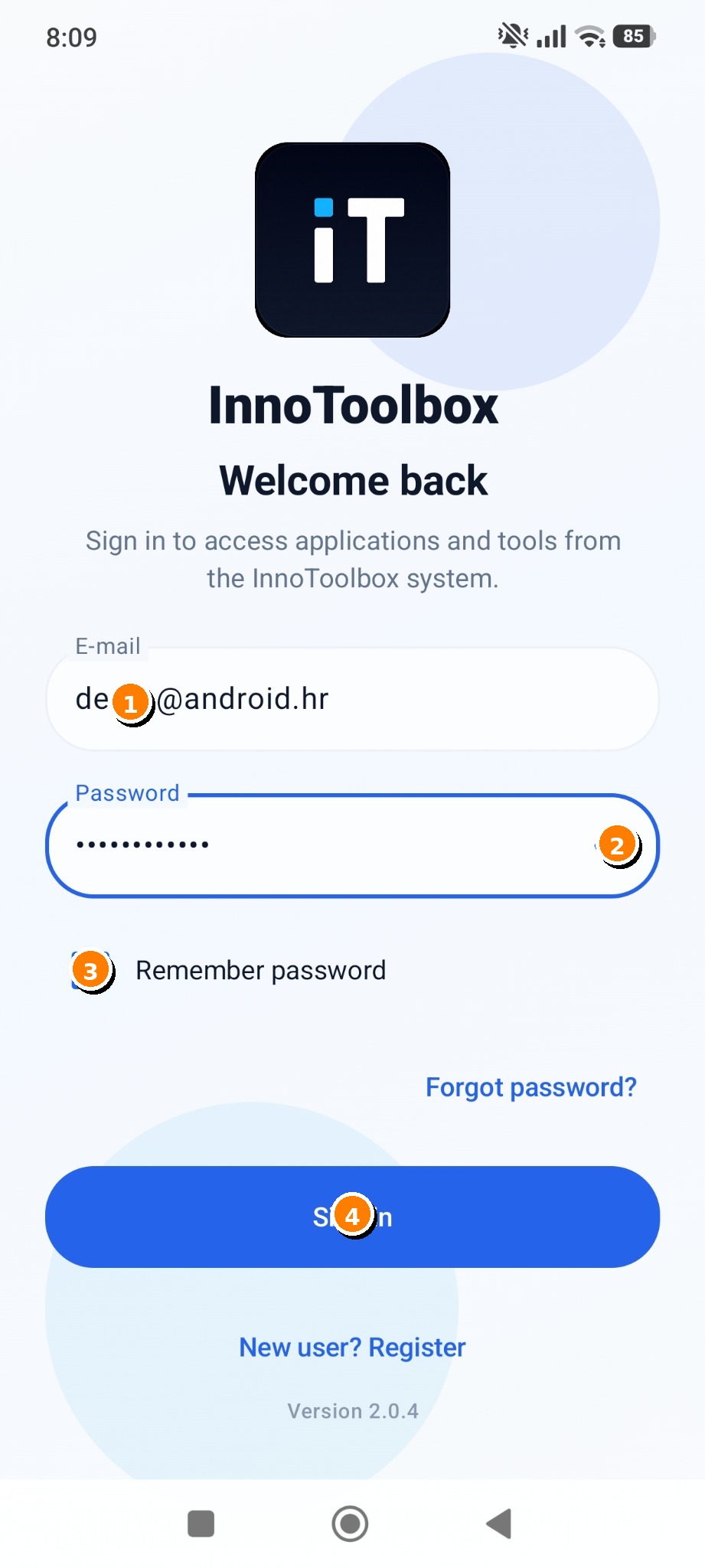

Primjer prikazuje popunjen obrazac i uključenu mogućnost pamćenja lozinke.

1. Popunjena e-mail adresaProvjerite da je prikazana ispravna adresa prije prijave.
2. Skrivena lozinkaTočkice štite lozinku od pogleda. Ikonom oka privremeno se može prikazati sadržaj.
3. Uključeno Remember passwordPlava kvačica znači da je sigurno spremanje lozinke uključeno.
4. Sign inNakon provjere podataka pritisnite tipku za prijavu.

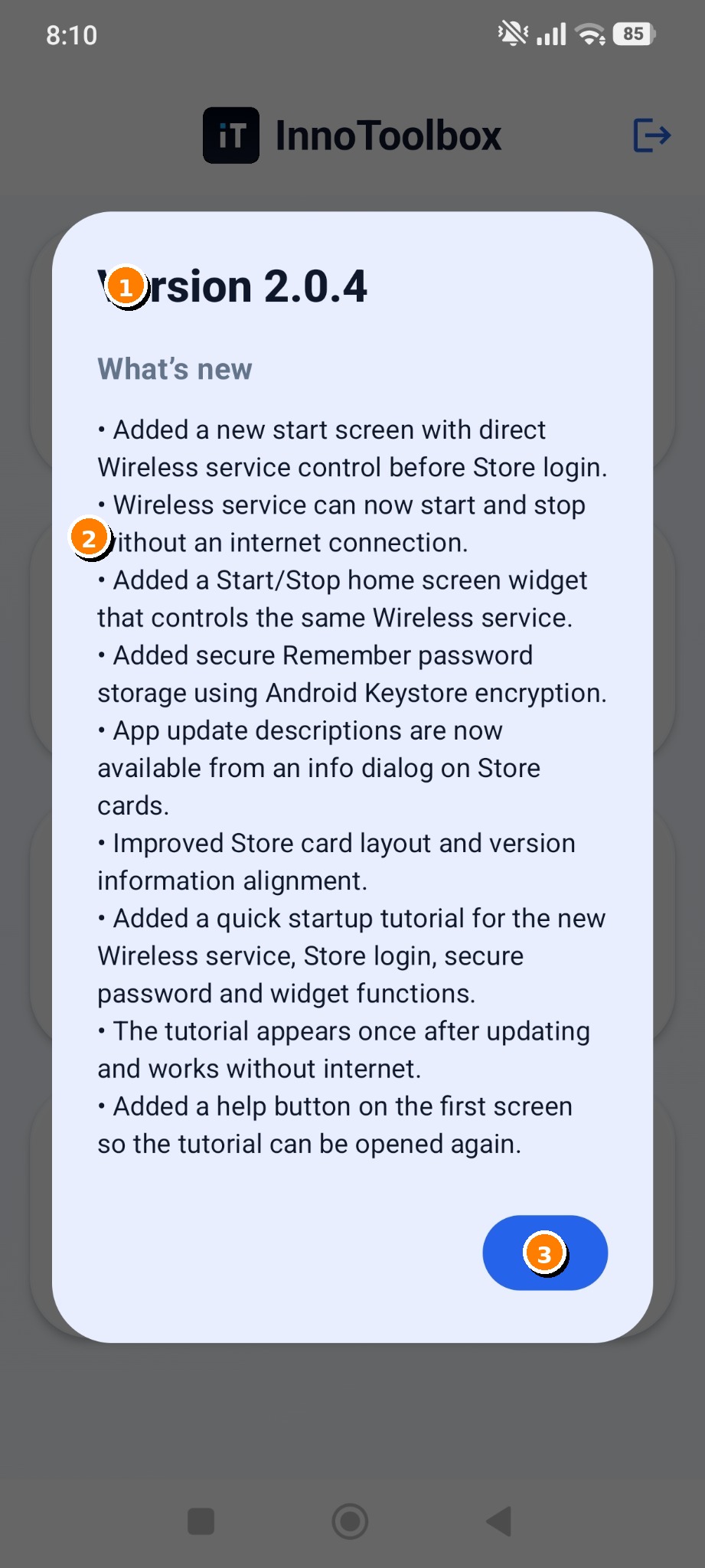

Nakon nadogradnje aplikacija prikazuje sažetak novih funkcija i promjena.

1. Broj verzijeOznačava verziju na koju je aplikacija upravo nadograđena.
2. What’s newPopisuje nove mogućnosti, poboljšanja i promjene ponašanja aplikacije.
3. OKZatvara dijalog i nastavlja prema glavnom izborniku. Promjene se kasnije mogu pregledati u Version logs.

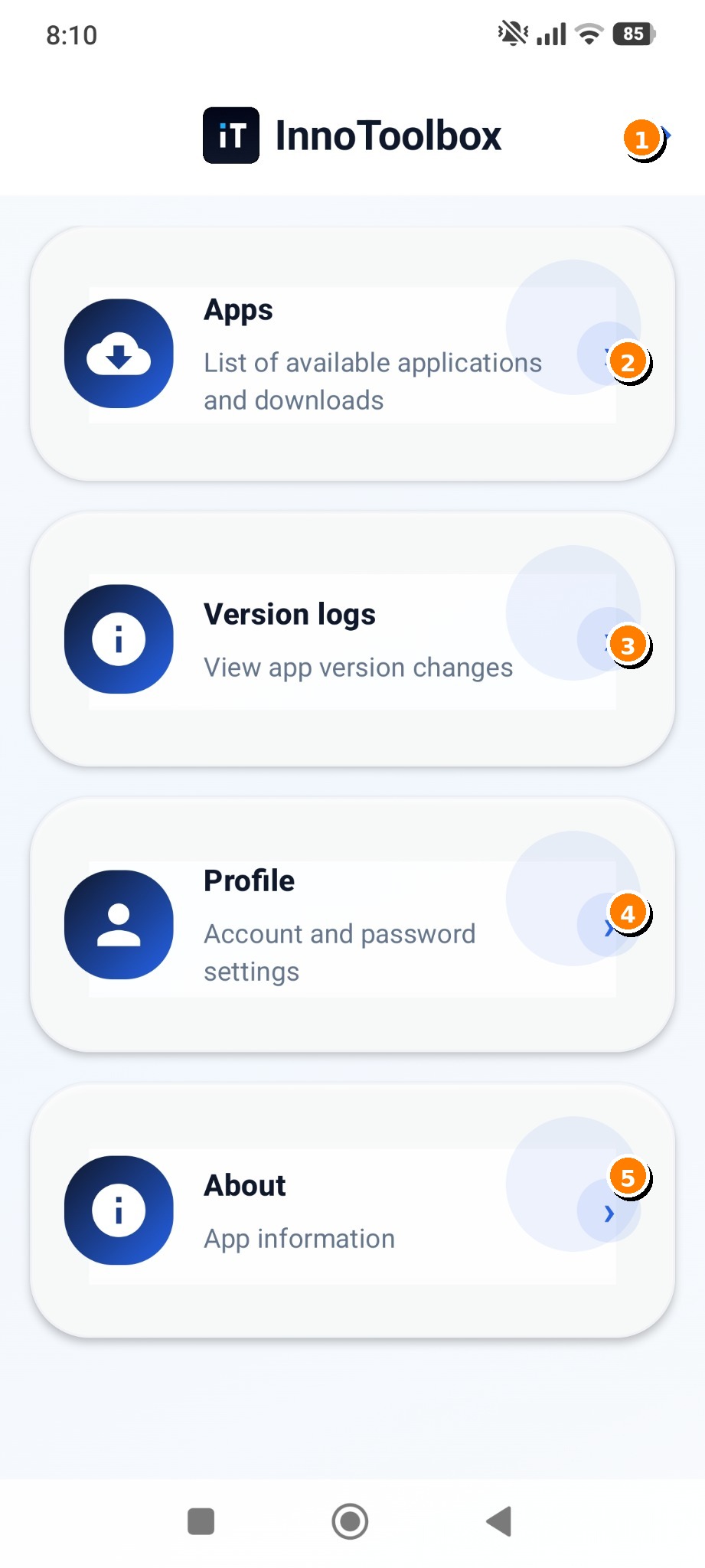

Glavni izbornik organizira pristup aplikacijama, zapisima verzija, profilu i informacijama o proizvodu.

1. OdjavaZatvara korisničku sesiju i vraća na ekran za prijavu.
2. AppsOtvara popis dostupnih aplikacija, preuzimanja i funkcija instalacije.
3. Version logsPrikazuje povijest izmjena InnoToolbox aplikacije po verzijama.
4. ProfileOtvara podatke računa i obrazac za promjenu lozinke.
5. AboutPrikazuje verziju aplikacije i kontaktne podatke Innovation Laba.

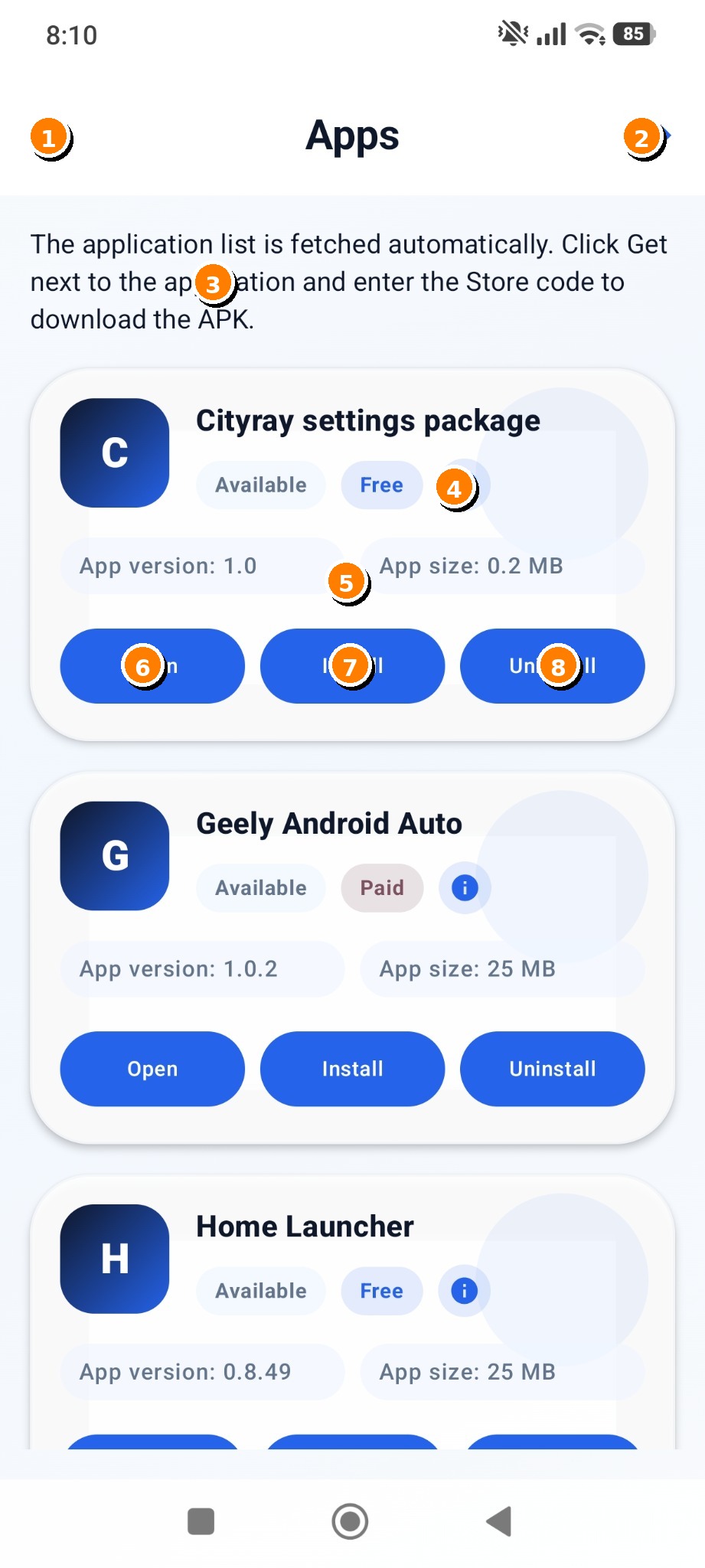

Na ovom ekranu pregledavaju se dostupne aplikacije i upravlja njihovim instaliranjem na HeadUnit uređaju.

1. NatragVraća se na glavni izbornik.
2. OdjavaOdjavljuje trenutačnog korisnika.
3. UputaObjašnjava da se popis dohvaća automatski te da određene aplikacije mogu tražiti Store kod.
4. Status, Free/Paid i infoOznake prikazuju dostupnost i vrstu pristupa. Info tipka otvara opis ili promjene vezane uz odabranu aplikaciju.
5. App version i App sizePrikazuju dostupnu verziju APK-a i veličinu datoteke za preuzimanje.
6. OpenPokreće aplikaciju ako je već instalirana i dostupna na HeadUnit uređaju.
7. InstallPreuzima i pokreće instalaciju odabrane aplikacije. Za zaštićene aplikacije može biti potreban Store kod.
8. UninstallPokreće uklanjanje odabrane aplikacije s HeadUnit uređaja.

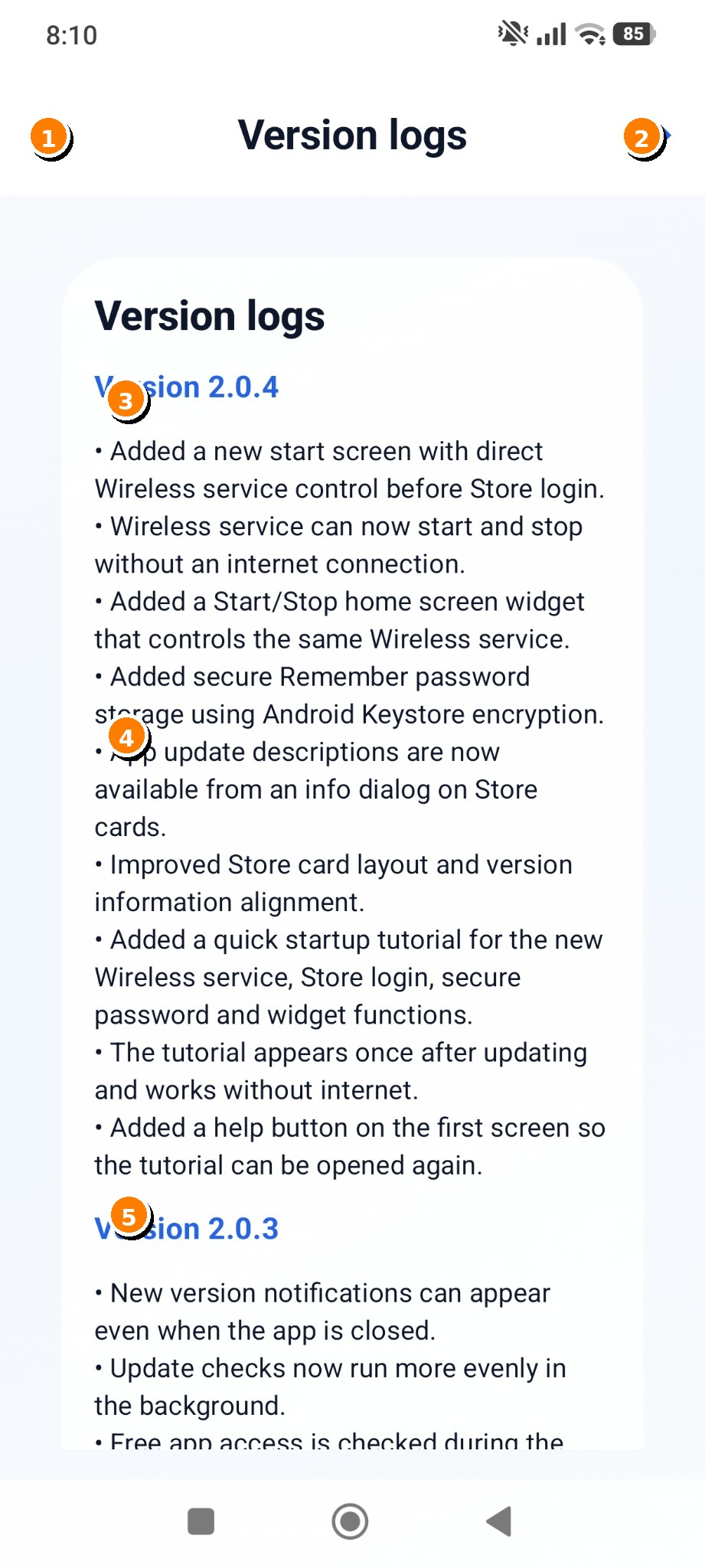

Version logs daje pregled promjena u trenutačnoj i prethodnim verzijama InnoToolbox aplikacije.

1. NatragVraća na glavni izbornik.
2. OdjavaOdjavljuje korisnika iz InnoStore računa.
3. Aktualna verzijaNa vrhu je istaknuta najnovija instalirana verzija.
4. Popis promjenaSvaka stavka opisuje novu funkciju, poboljšanje ili ispravak.
5. Starije verzijePomicanjem prema dolje pregledavaju se promjene prethodnih izdanja.

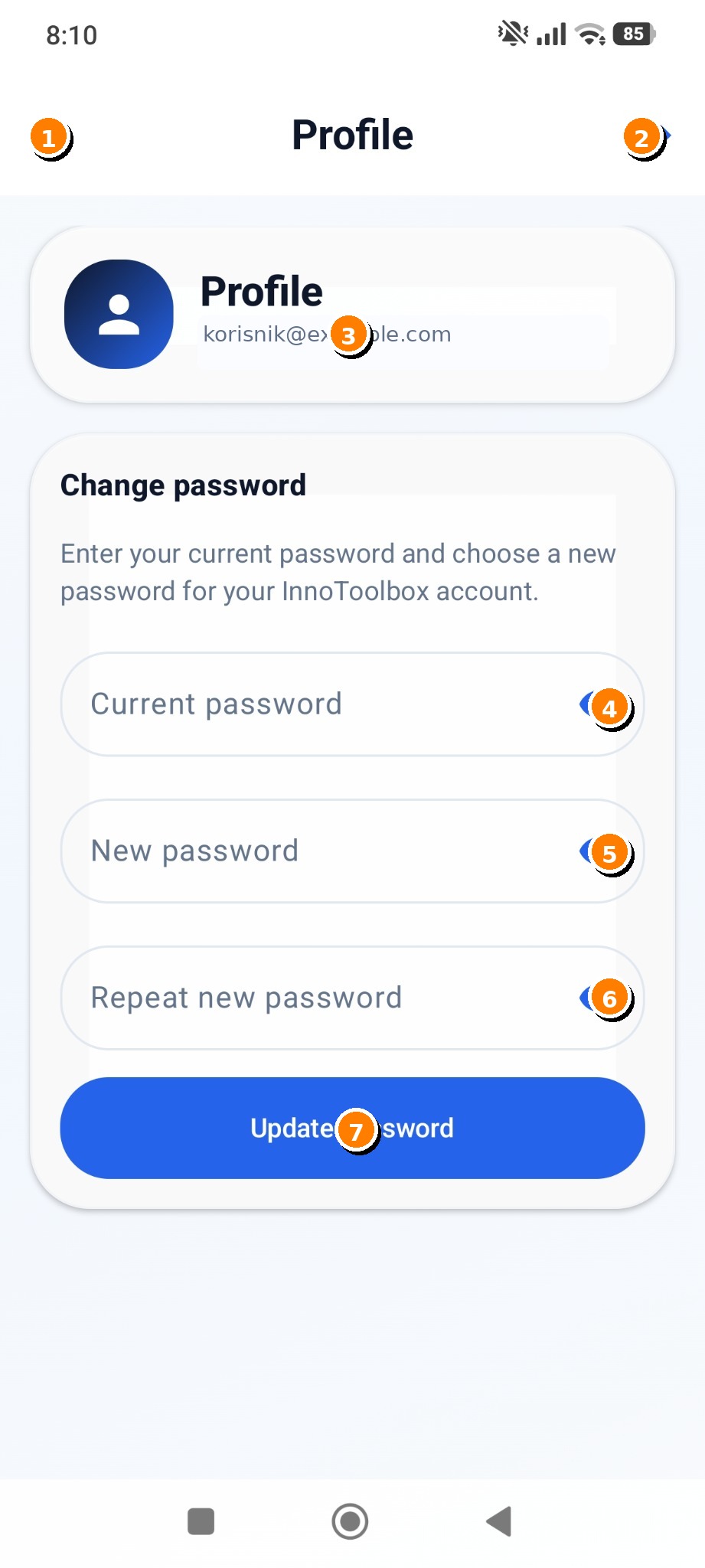

Profil prikazuje prijavljeni račun i omogućuje sigurnu promjenu lozinke.

1. NatragVraća na glavni izbornik bez promjene podataka.
2. OdjavaZatvara korisničku sesiju.
3. Korisnički računPrikazuje e-mail adresu trenutačno prijavljenog korisnika.
4. Current passwordZa potvrdu identiteta unesite postojeću lozinku.
5. New passwordUnesite novu lozinku koju želite postaviti.
6. Repeat new passwordPonovite novu lozinku i provjerite da oba unosa odgovaraju.
7. Update passwordŠalje zahtjev za promjenu lozinke nakon provjere svih polja.

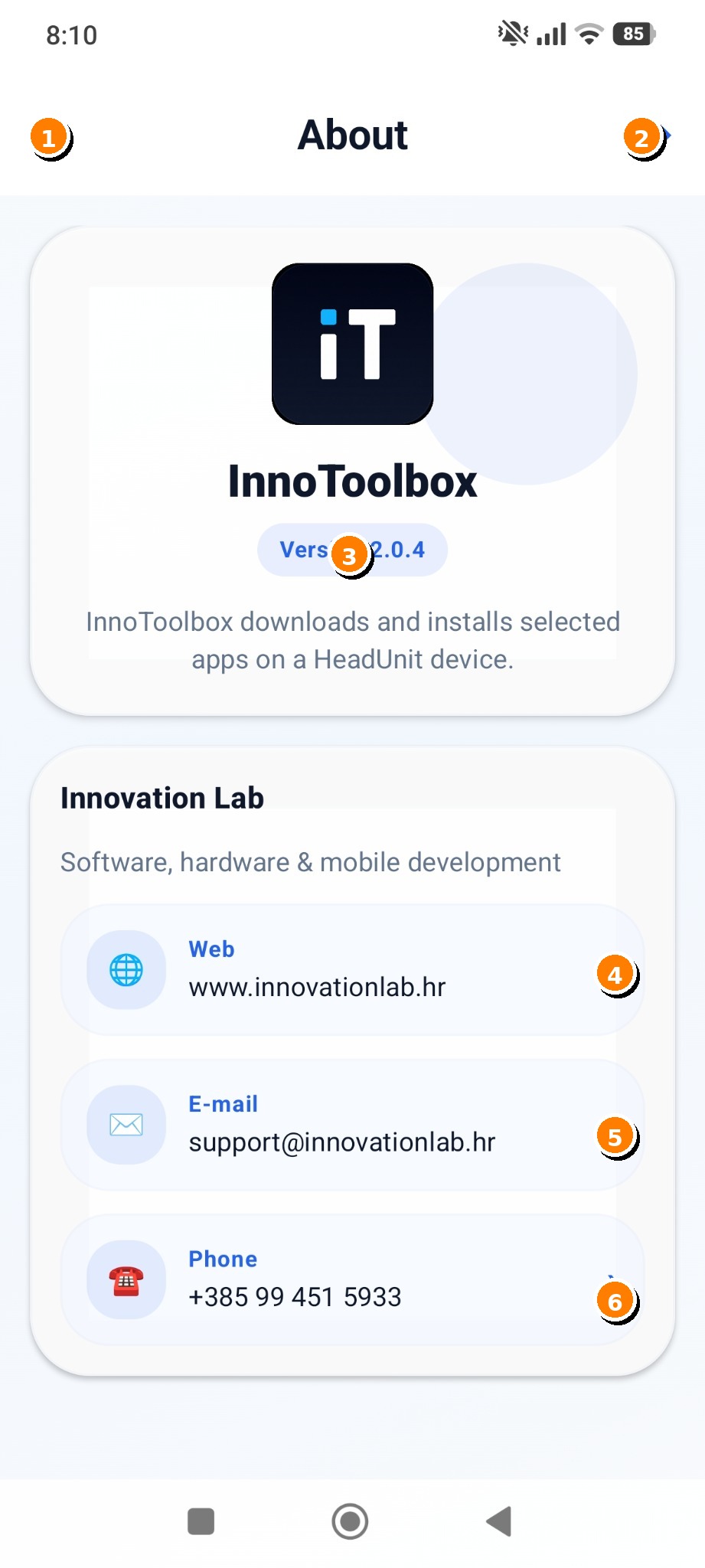

Ekran About sadrži osnovne informacije o aplikaciji i izravne kontakte za podršku.

1. NatragVraća na glavni izbornik.
2. OdjavaOdjavljuje korisnika.
3. Verzija aplikacijePrikazuje trenutačno instaliranu verziju InnoToolboxa.
4. WebOtvara službenu web-stranicu Innovation Laba.
5. E-mailOtvara aplikaciju za slanje poruke korisničkoj podršci.
6. PhoneOtvara telefonski poziv prema prikazanom broju podrške.

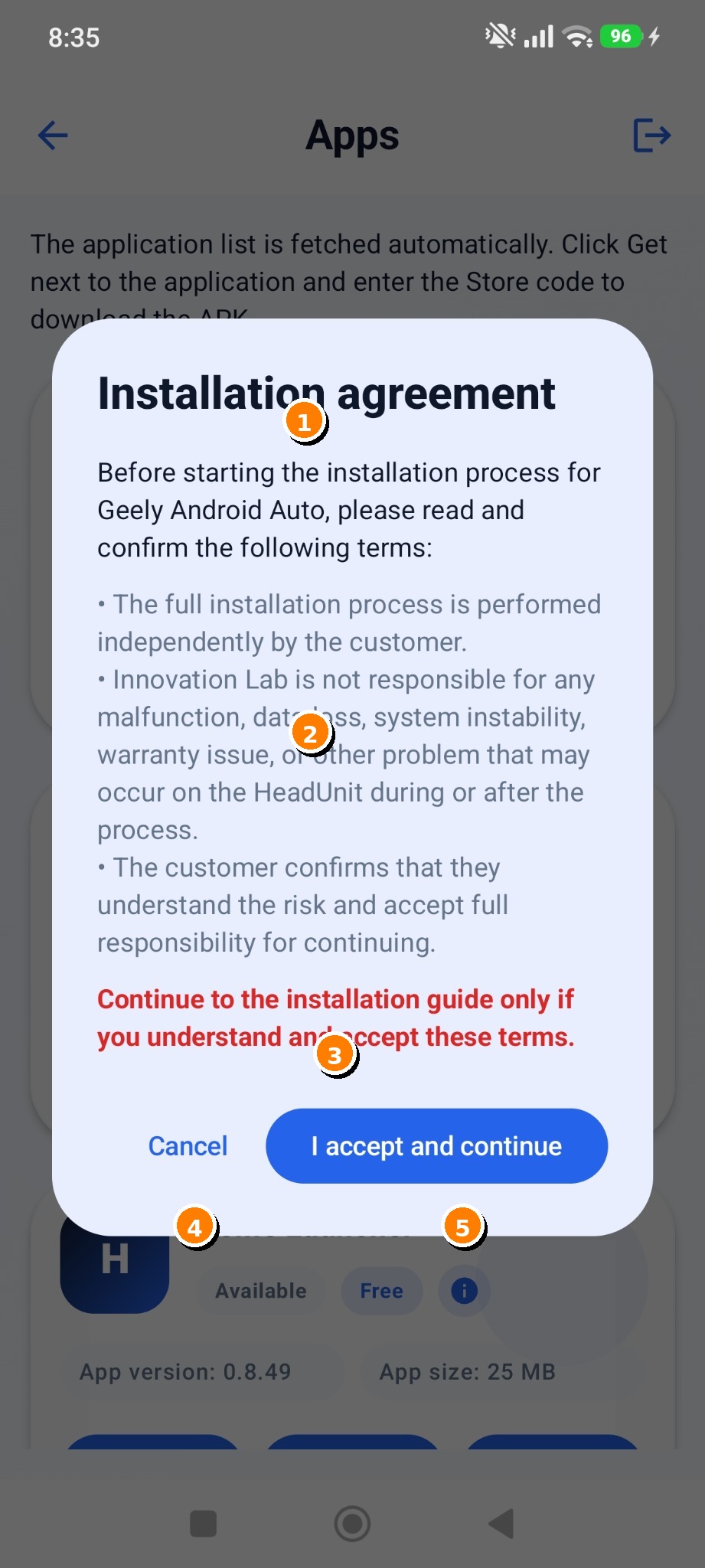

Prije nastavka prikazuje se potvrda uvjeta instalacije i odgovornosti korisnika.

1. Naslov dijalogaJasno pokazuje da se radi o potvrdi prije početka instalacije.
2. Uvjeti instalacijePročitajte cijeli tekst i provjerite da razumijete postupak i moguće rizike.
3. Crveno upozorenjeNaglašava da nastavite samo ako prihvaćate navedene uvjete.
4. CancelZatvara dijalog i prekida instalacijski tijek.
5. I accept and continuePotvrđuje uvjete i otvara installation guide.

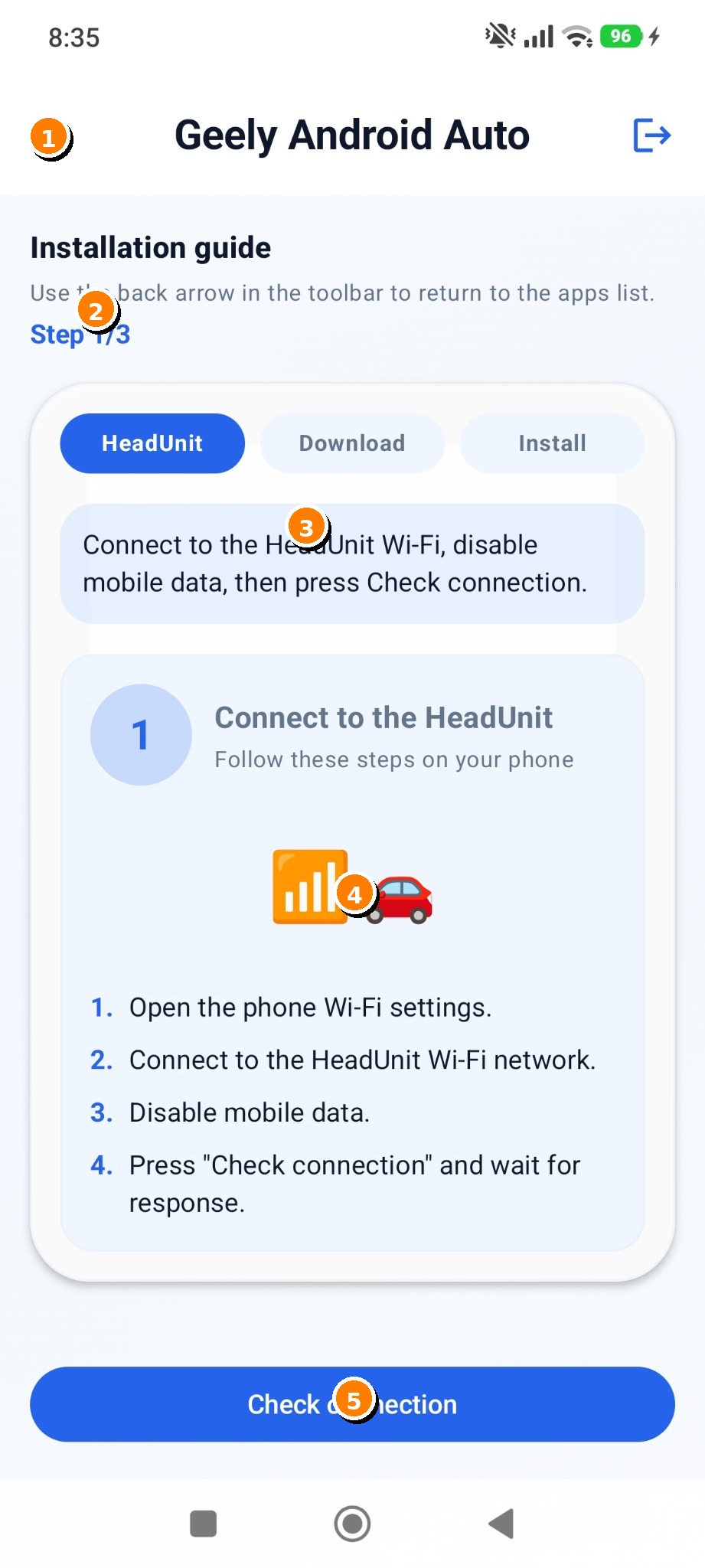

Prvi korak priprema vezu prema vozilu kako bi aplikacija mogla provjeriti komunikaciju i spremiti Device ID.

1. NatragVraća na popis aplikacija bez nastavka instalacije.
2. Step 1/3Prikazuje da ste u prvom koraku installation guide-a.
3. UputaPoruka traži spajanje na HeadUnit Wi-Fi i gašenje mobilnih podataka prije provjere.
4. Koraci na karticiNa slici su sažeti koraci: otvorite Wi-Fi postavke, spojite se na HeadUnit mrežu i isključite mobilne podatke.
5. Check connectionPokreće provjeru komunikacije s HeadUnit uređajem.

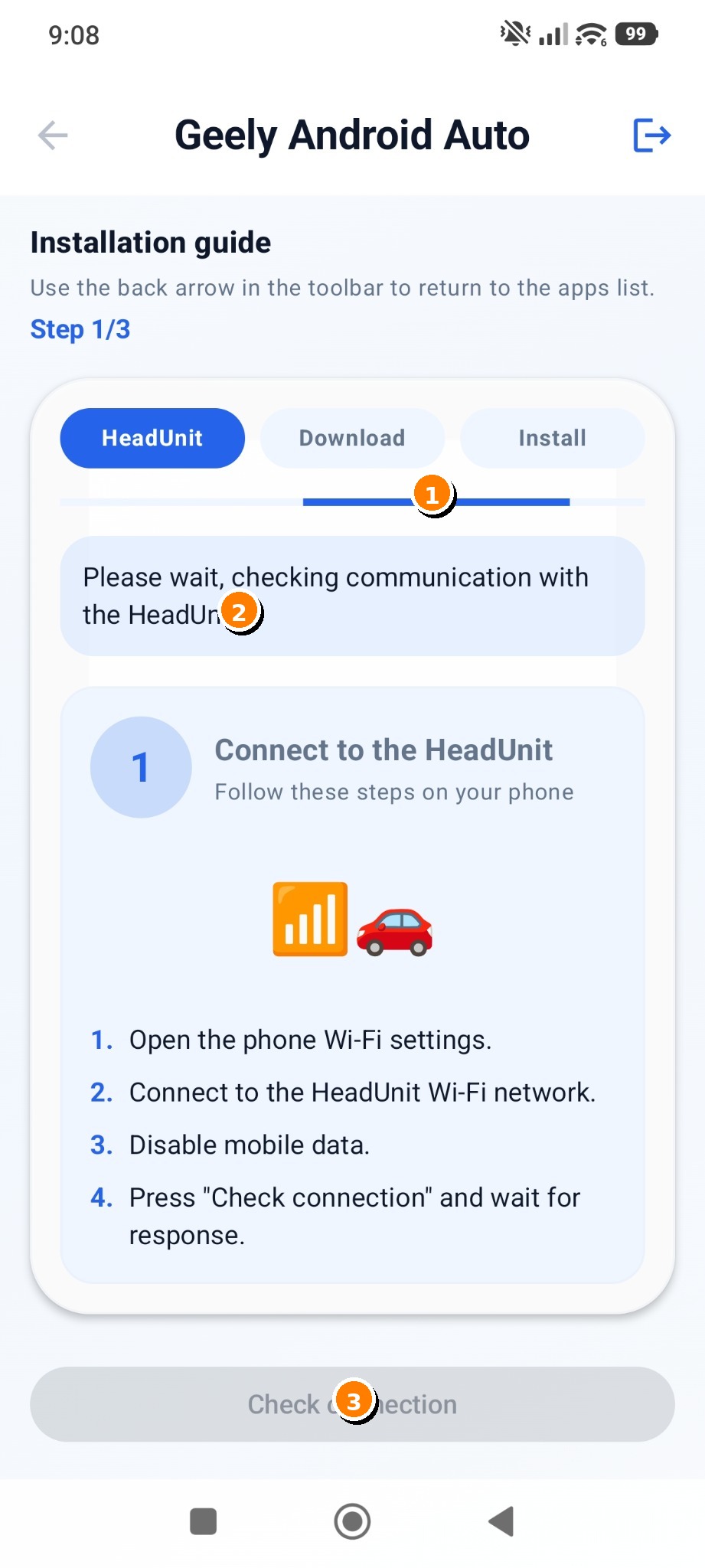

Nakon pritiska na Check connection aplikacija provjerava je li telefon pravilno spojen na HeadUnit.

1. Progress barVizualno pokazuje da je provjera u tijeku.
2. Status porukaPoruka “Please wait…” znači da traje komunikacijska provjera.
3. Onemogućen gumbDok provjera traje, tipka Check connection privremeno je neaktivna.

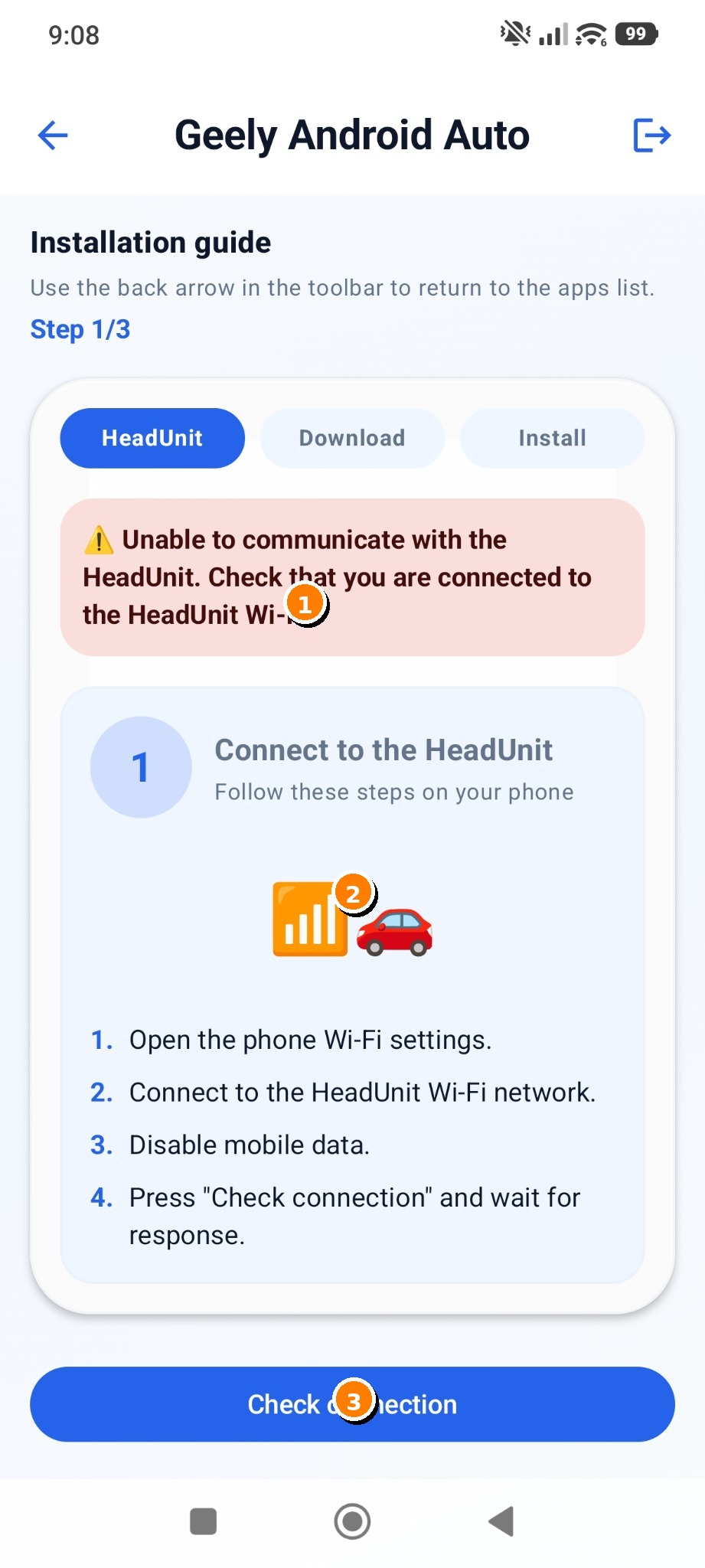

Ako telefon nije pravilno spojen na HeadUnit Wi-Fi mrežu, prikazuje se upozorenje.

1. Crveno upozorenjeJavlja da komunikacija nije uspjela i podsjeća da provjerite HeadUnit Wi-Fi.
2. Podsjetnik na korakeNa istoj kartici ponovno su prikazani koraci potrebni za ispravno povezivanje.
3. Check connectionNakon ispravka veze, pritisnite tipku ponovno i ponovite provjeru.

Ako se nakon unosa Store koda pojavi poruka Missing username for using this code, potrebno je osvježiti prijavu u aplikaciji.

1. Odjavite se Pritisnite Logout tipku u gornjem desnom kutu zaslona.
2. Ponovno se prijavite Prijavite se istim InnoStore računom, zatim ponovno unesite Store kod i nastavite preuzimanje.

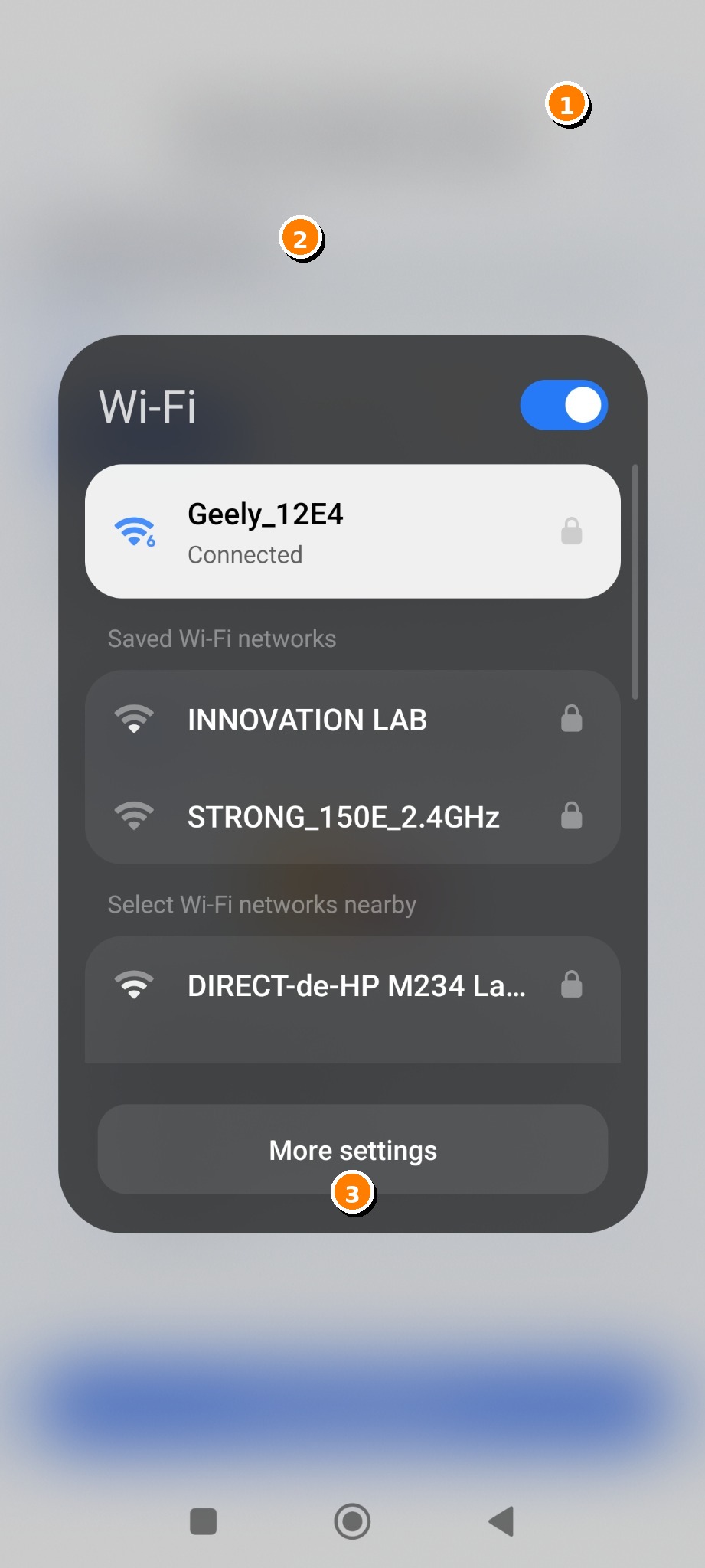

Ovo je primjer kako izgleda kada je telefon spojen na HeadUnit mrežu u Android Wi-Fi brzom izborniku.

1. Wi-Fi panel i prekidačProvjerite da je Wi-Fi uključen.
2. Geely_12E4 – ConnectedOznaka Connected potvrđuje da je telefon trenutačno spojen na HeadUnit Wi-Fi mrežu.
3. More settingsPo potrebi otvorite dodatne Wi-Fi postavke i ručno odaberite odgovarajuću mrežu.

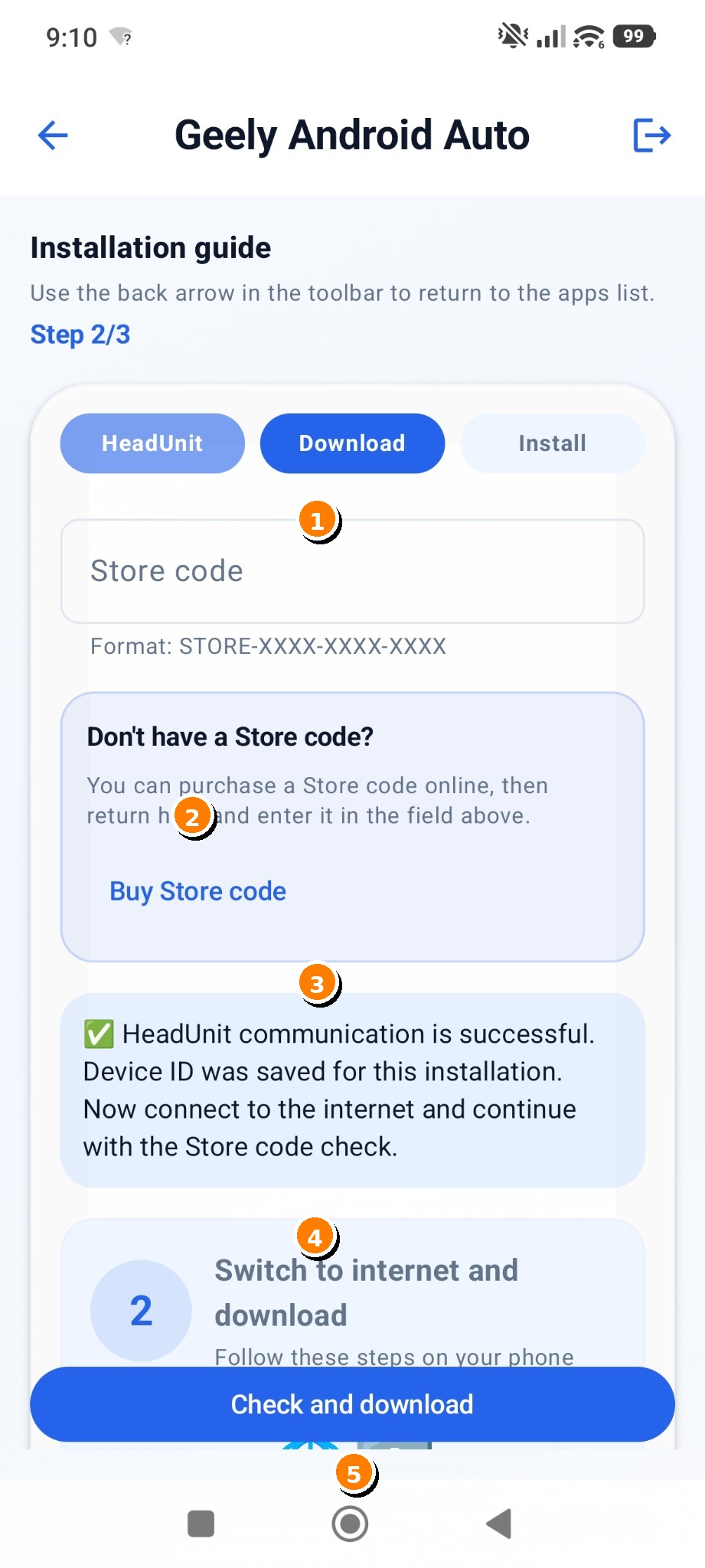

Nakon uspješne komunikacije s HeadUnitom sprema se Device ID, zatim se provjerava Store code i preuzima APK.

1. Store codeU ovo polje unesite valjani Store code u prikazanom formatu.
2. Buy Store codeAko nemate kod, ovdje možete prijeći na kupnju.
3. Potvrda komunikacijePoruka potvrđuje da je Device ID spremljen za ovu instalaciju i da sada trebate imati pristup internetu.
4. Korak 2Kartica ispod opisuje da se sada treba prebaciti na internet i nastaviti s preuzimanjem.
5. Check and downloadProvjerava Store code i pokreće preuzimanje APK datoteke.

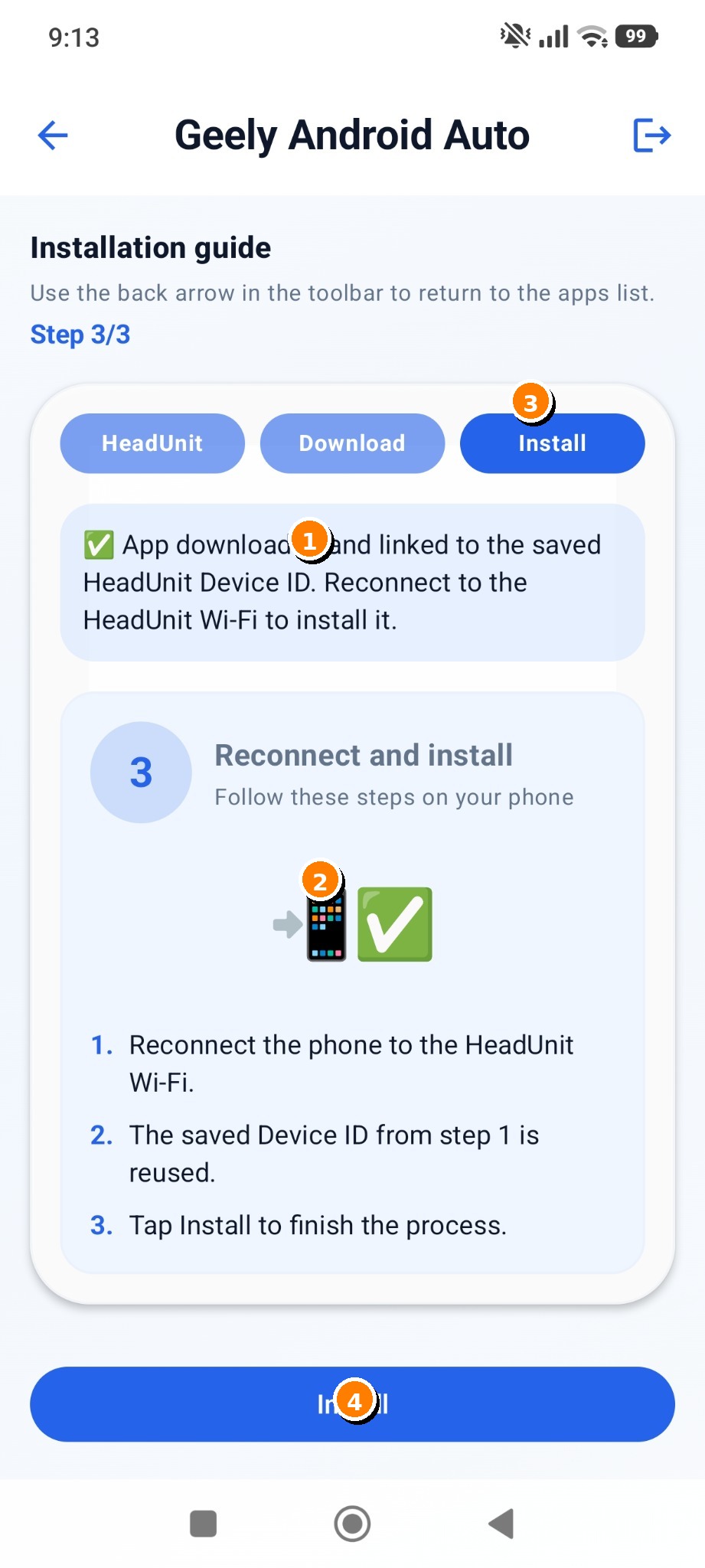

Nakon uspješnog preuzimanja aplikacija se ponovno povezuje s ranije spremljenim HeadUnit Device ID-om i priprema instalaciju.

1. Status preuzimanjaPoruka potvrđuje da je aplikacija preuzeta i povezana sa spremljenim Device ID-om.
2. Kartica s uputamaPrikazuje da se treba ponovno spojiti na HeadUnit Wi-Fi mrežu i zatim pritisnuti Install.
3. Aktivni Install korakGornji tab pokazuje da ste u trećem koraku – instalaciji.
4. InstallPokreće slanje i instalaciju aplikacije na HeadUnit uređaj.

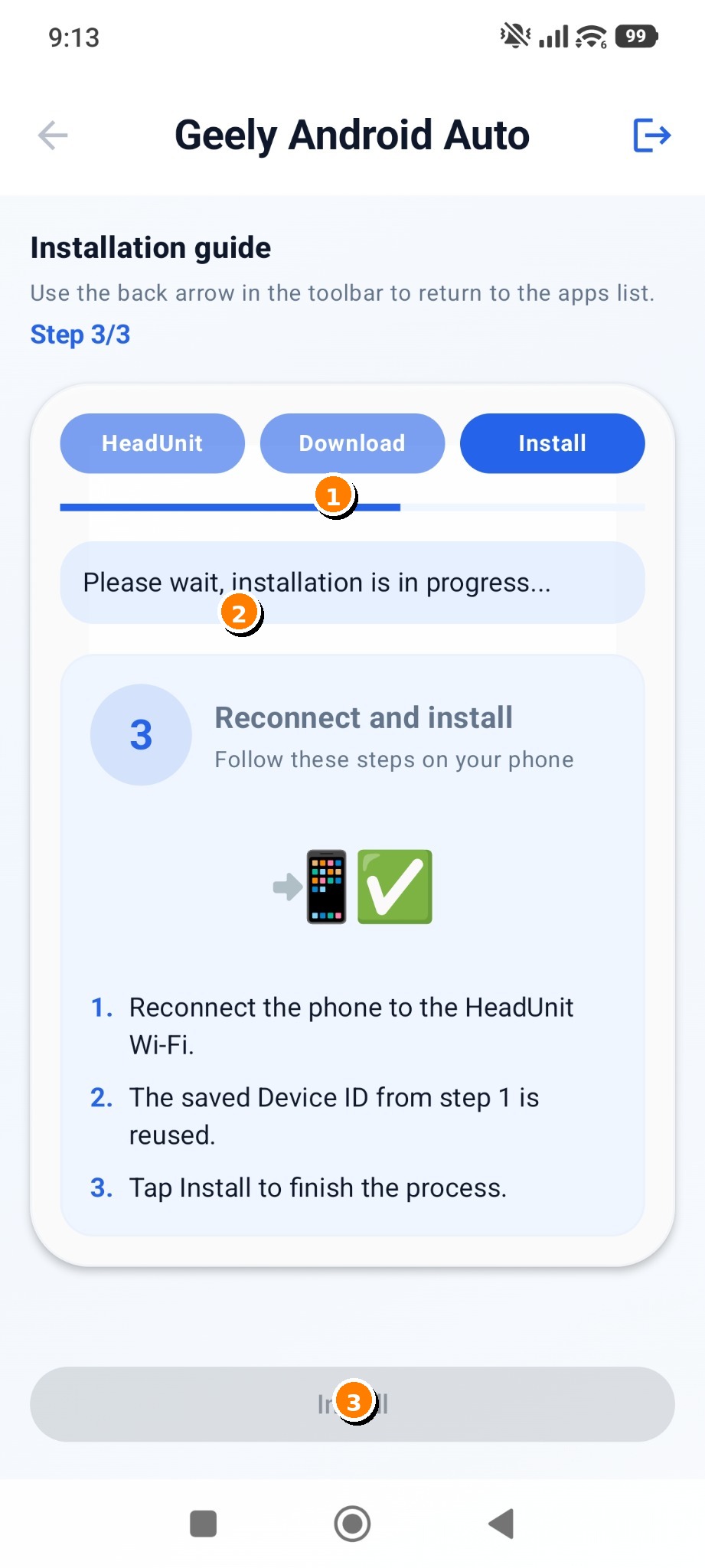

Tijekom instalacije aplikacija prikazuje status napretka i privremeno onemogućuje daljnje akcije.

1. Progress barPrikazuje da je instalacija u tijeku.
2. Status porukaPoruka “installation is in progress…” znači da još treba pričekati završetak.
3. Onemogućen InstallTipka se ponovno aktivira tek kada postupak završi.

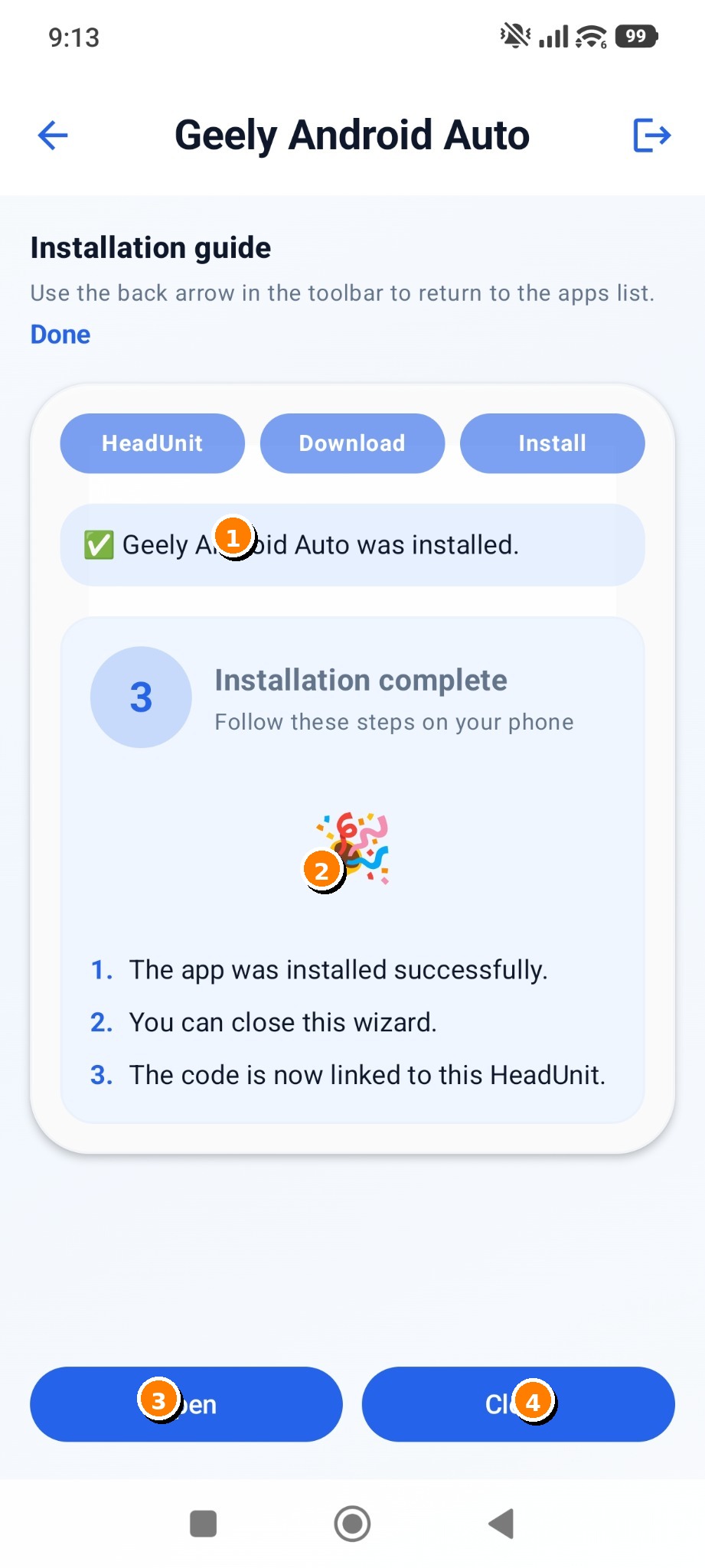

Kada instalacija uspije, čarobnjak prikazuje završni ekran s mogućnošću otvaranja aplikacije ili zatvaranja čarobnjaka.

1. Potvrda instalacijePoruka potvrđuje da je Geely Android Auto instaliran.
2. Kartica Installation completeNa kartici su sažeto prikazane završne informacije i potvrda da je kod povezan s HeadUnitom.
3. OpenŠalje naredbu za otvaranje instalirane aplikacije.
4. CloseZatvara installation guide bez dodatne akcije.

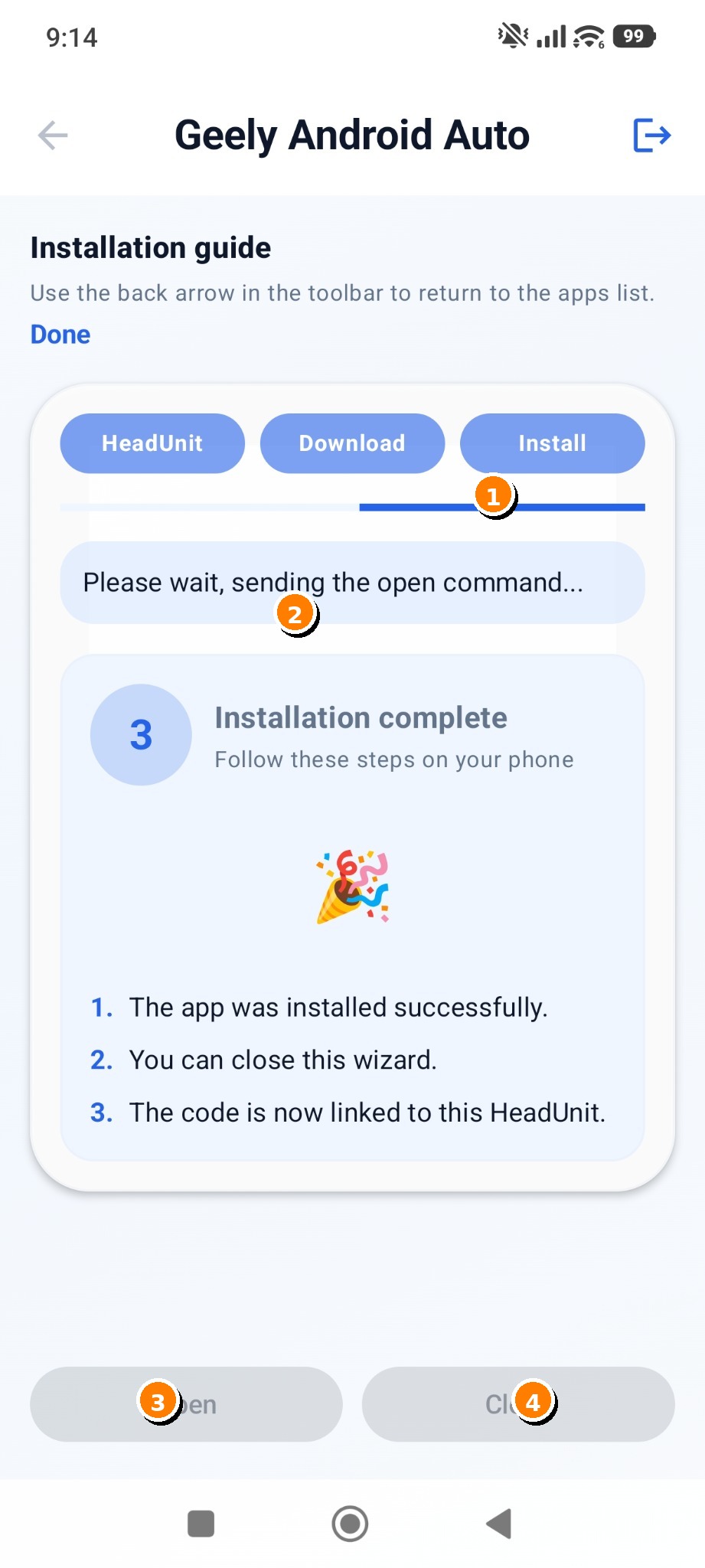

Ako nakon instalacije odaberete Open, čarobnjak nakratko šalje naredbu za pokretanje aplikacije na HeadUnitu.

1. Progress barPrikazuje da se izvršava završni korak otvaranja aplikacije.
2. Status porukaPoruka “sending the open command…” znači da je naredba u procesu slanja.
3. OpenTijekom slanja naredbe tipka je privremeno onemogućena.
4. CloseI ova tipka je kratko onemogućena dok se postupak ne dovrši.

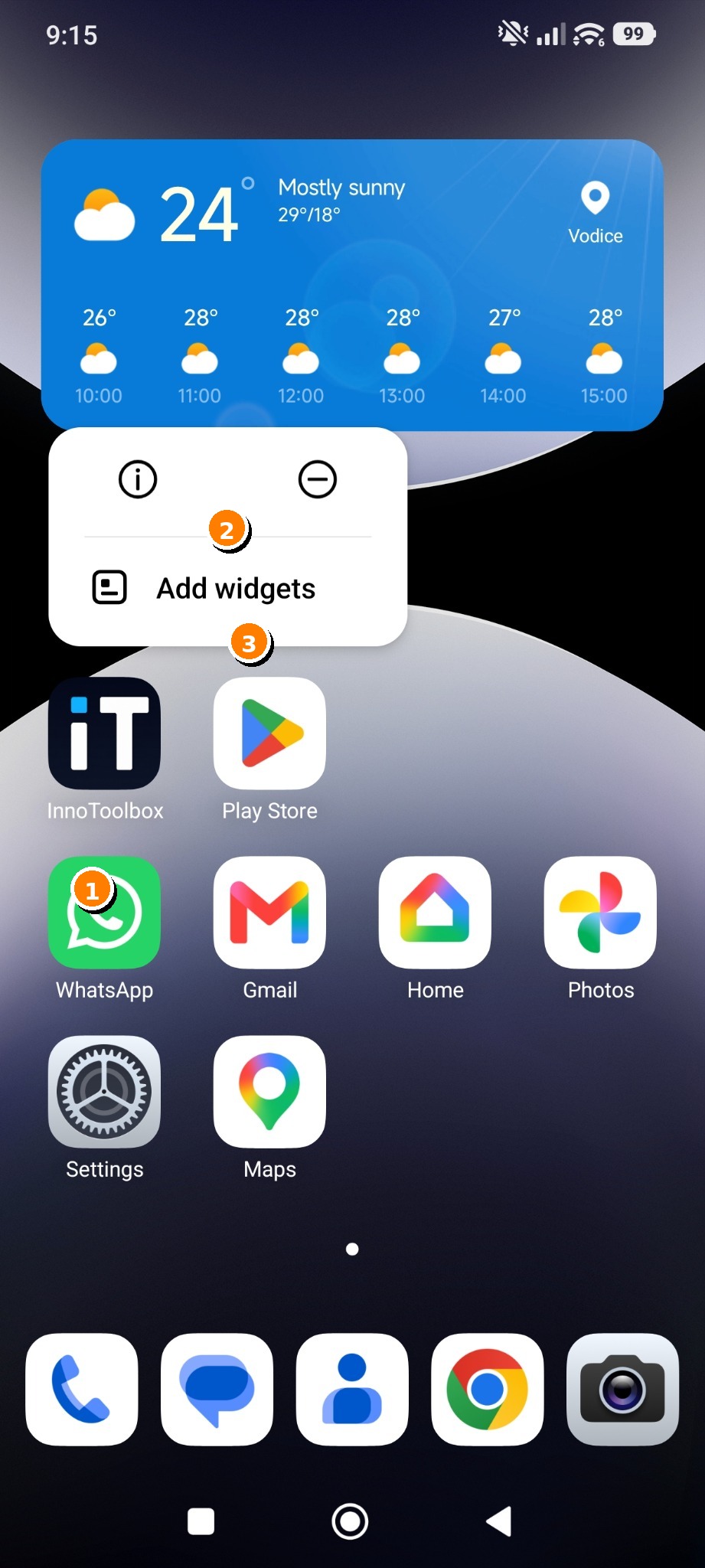

Za brže pokretanje bežične usluge možete na početni zaslon dodati 1x1 InnoToolbox widget.

1. InnoToolbox ikonaNa početnom zaslonu zadržite pritisak na InnoToolbox ikoni.
2. Kontekstni izbornikNakon dugog pritiska otvara se mali izbornik s dodatnim opcijama.
3. Add widgetsOdaberite ovu opciju kako biste otvorili prikaz dostupnih widgeta.

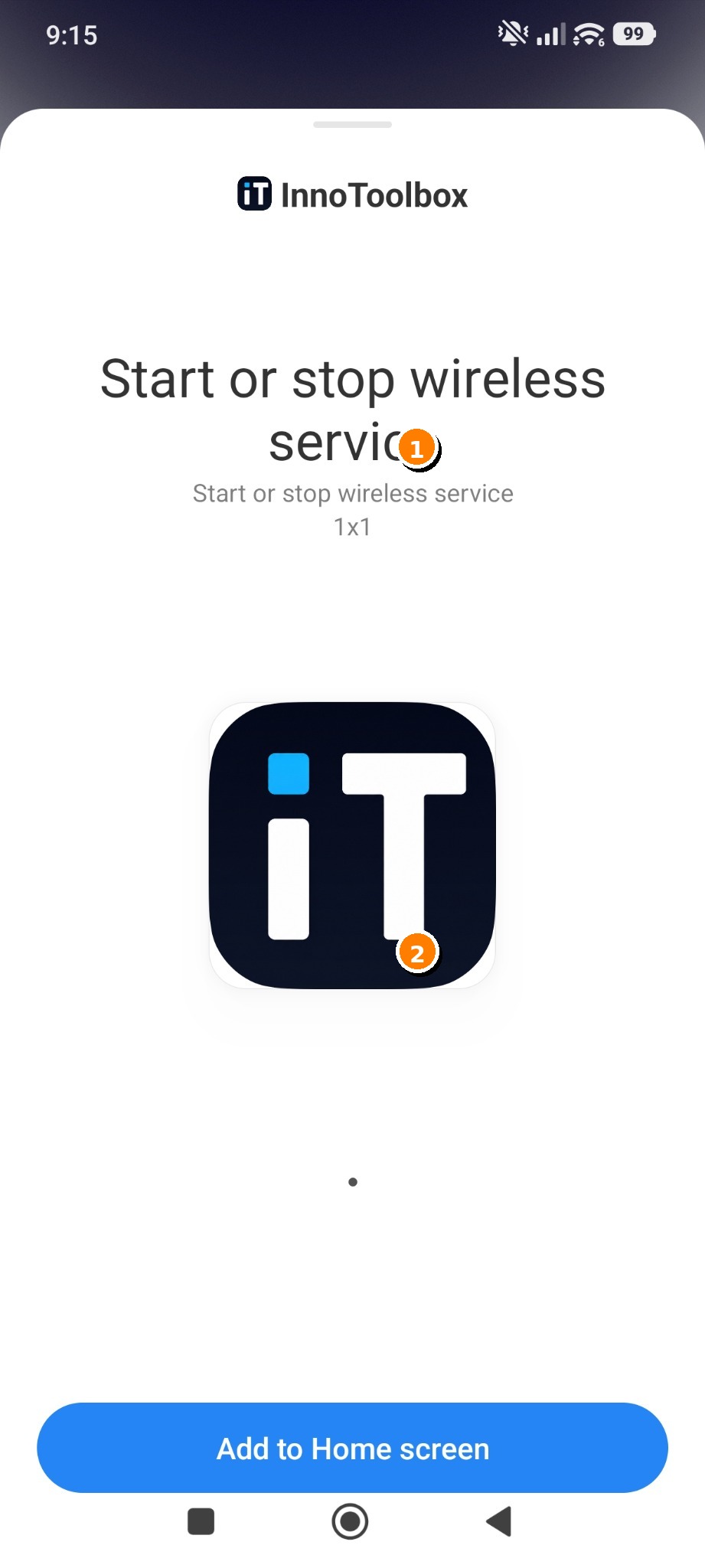

Android prikazuje pregled odabranog widgeta prije nego što ga postavite na početni zaslon.

1. Naziv widgetaPrikazuje da je riječ o widgetu “Start or stop wireless service”.
2. Pregled widgetaU sredini je prikazan vizualni izgled 1x1 widgeta.
3. Add to Home screenPotvrdite dodavanje widgeta na početni zaslon.

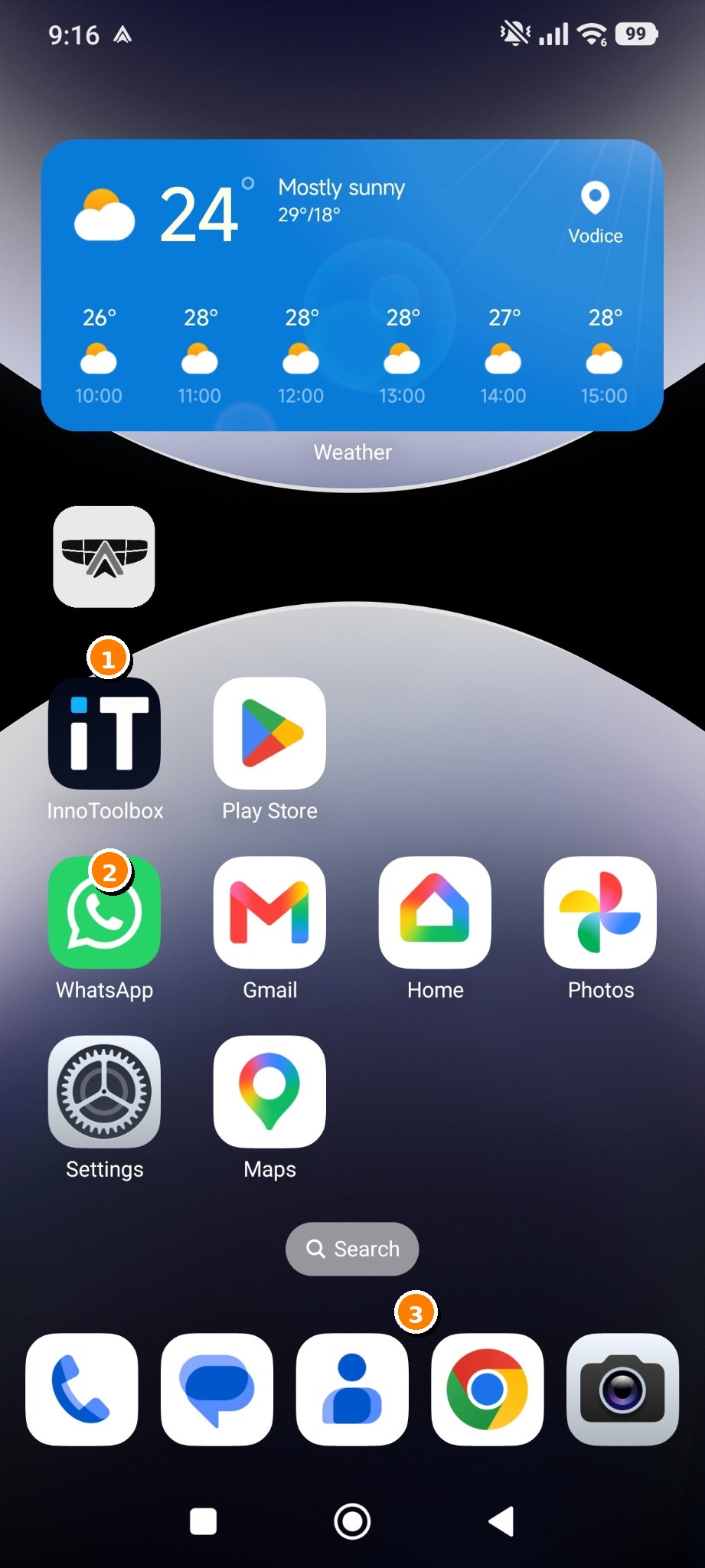

Nakon potvrde, widget se pojavljuje na početnom zaslonu i spreman je za pokretanje usluge jednim dodirom.

1. Novi widgetOvo je dodani InnoToolbox widget na početnom zaslonu.
2. InnoToolbox aplikacijaOriginalna aplikacija ostaje dostupna kao zasebna ikona.
3. Početni zaslonNa ovom mjestu možete po želji premjestiti widget na drugu poziciju.

Dodirom na widget ili Start service otvara se početni ekran aplikacije i automatski pokreće traženje HeadUnit uređaja.

1. PomoćI dalje je dostupan gumb za brzi prikaz uputa.
2. Searching for HeadUnit…Status pokazuje da aplikacija aktivno traži HeadUnit uređaj.
3. Stop serviceNakon pokretanja usluge ova tipka služi za zaustavljanje bežične veze.
4. Login to storeStore funkcije ostaju odvojene i dostupne po potrebi.

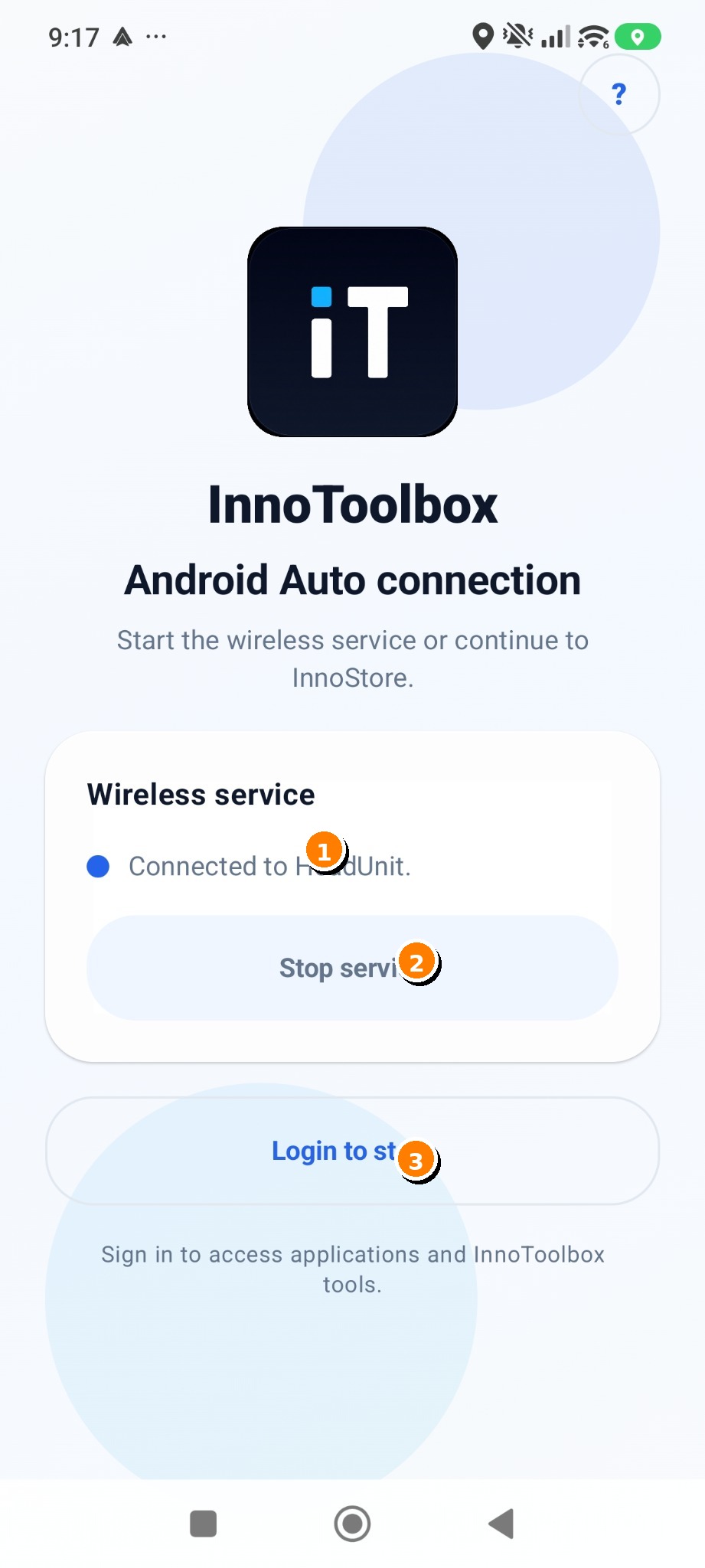

Kada se HeadUnit pronađe i veza uspješno uspostavi, statusna poruka se mijenja.

1. Connected to HeadUnit.Ova poruka potvrđuje da je bežična veza uspostavljena.
2. Stop serviceAko želite prekinuti vezu, ovdje možete zaustaviti uslugu.
3. Login to storePrijava u Store i dalje je dostupna neovisno o stanju bežične usluge.

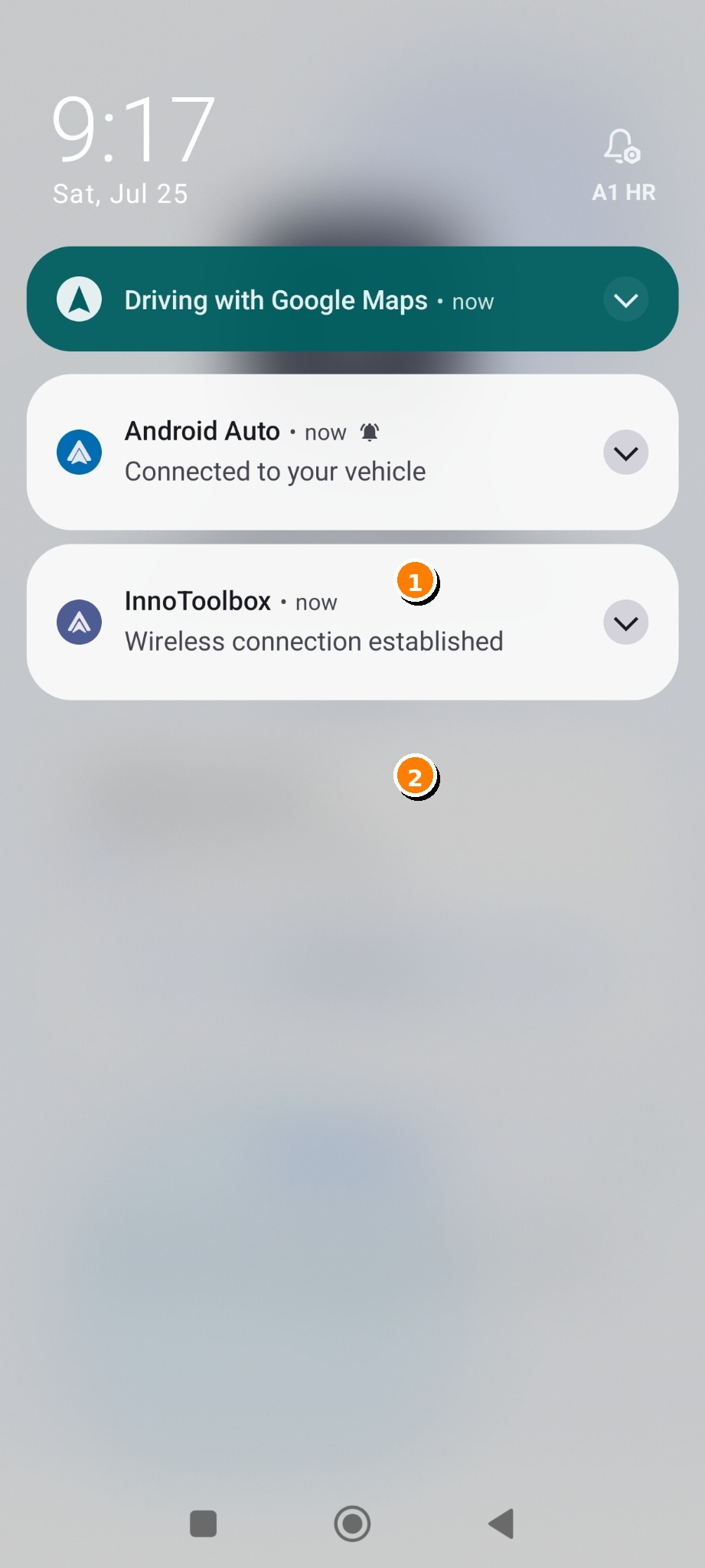

Android statusne obavijesti dodatno potvrđuju da su Android Auto i InnoToolbox bežična veza aktivni.

1. Android Auto obavijestPrikazuje da je vozilo prepoznato i da je Android Auto spojen.
2. InnoToolbox obavijestPoruka “Wireless connection established” potvrđuje uspješnu bežičnu vezu.
3. Strelica za proširenjeDodirnite strelicu ako želite proširiti ili sažeti sadržaj obavijesti.

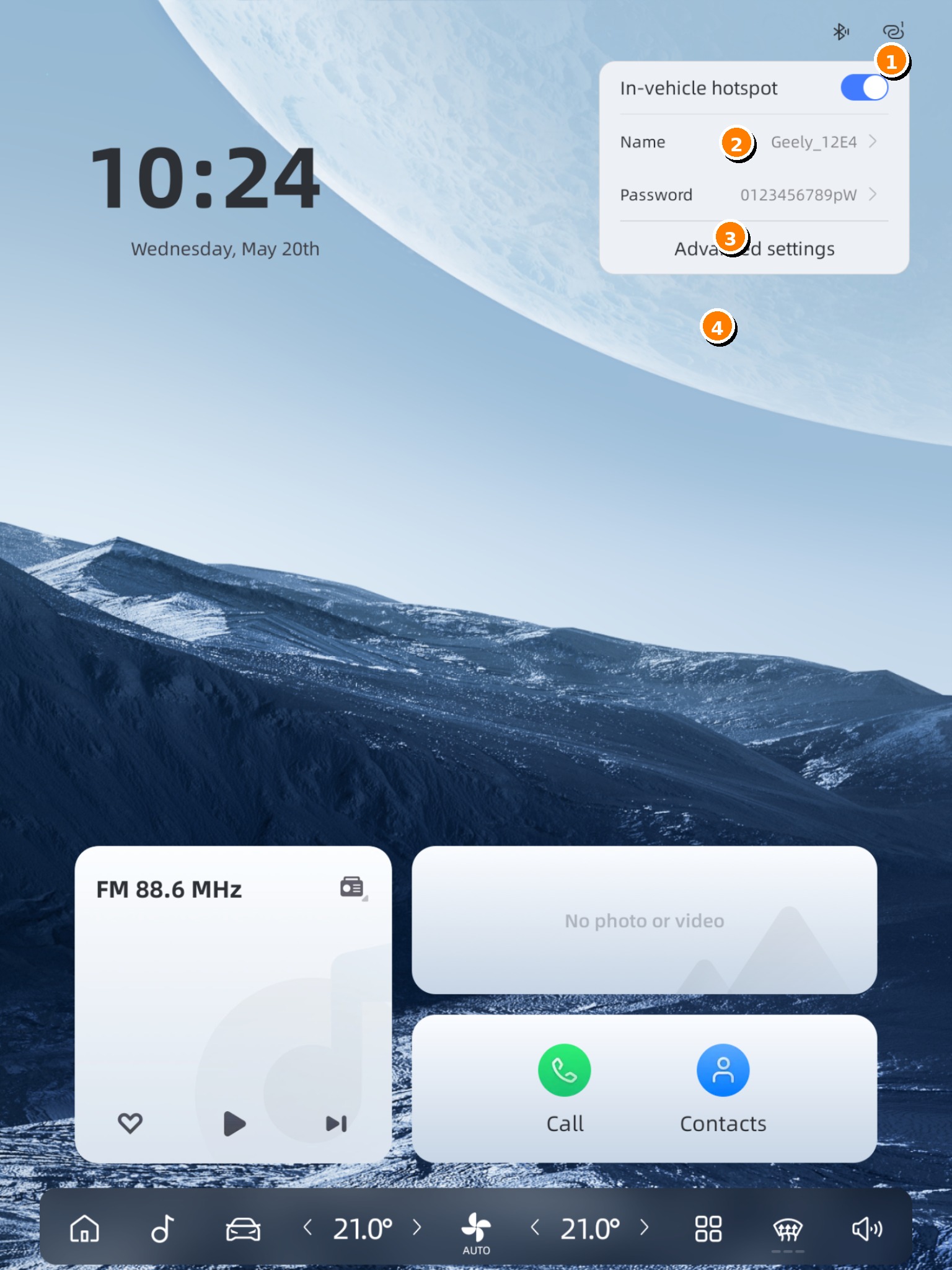

Na HeadUnit početnom zaslonu možete uključiti ugrađeni hotspot i provjeriti naziv mreže te lozinku potrebnu za povezivanje telefona.

1. In-vehicle hotspotOvim prekidačem uključujete ili isključujete Wi-Fi hotspot vozila.
2. Naziv mrežeOvdje je prikazan SSID HeadUnit Wi-Fi mreže na koji trebate spojiti telefon.
3. LozinkaPrikazana je lozinka koju koristite za spajanje telefona na HeadUnit hotspot.
4. Advanced settingsOtvara dodatne postavke hotspot-a ako želite promijeniti naziv mreže ili druge opcije.

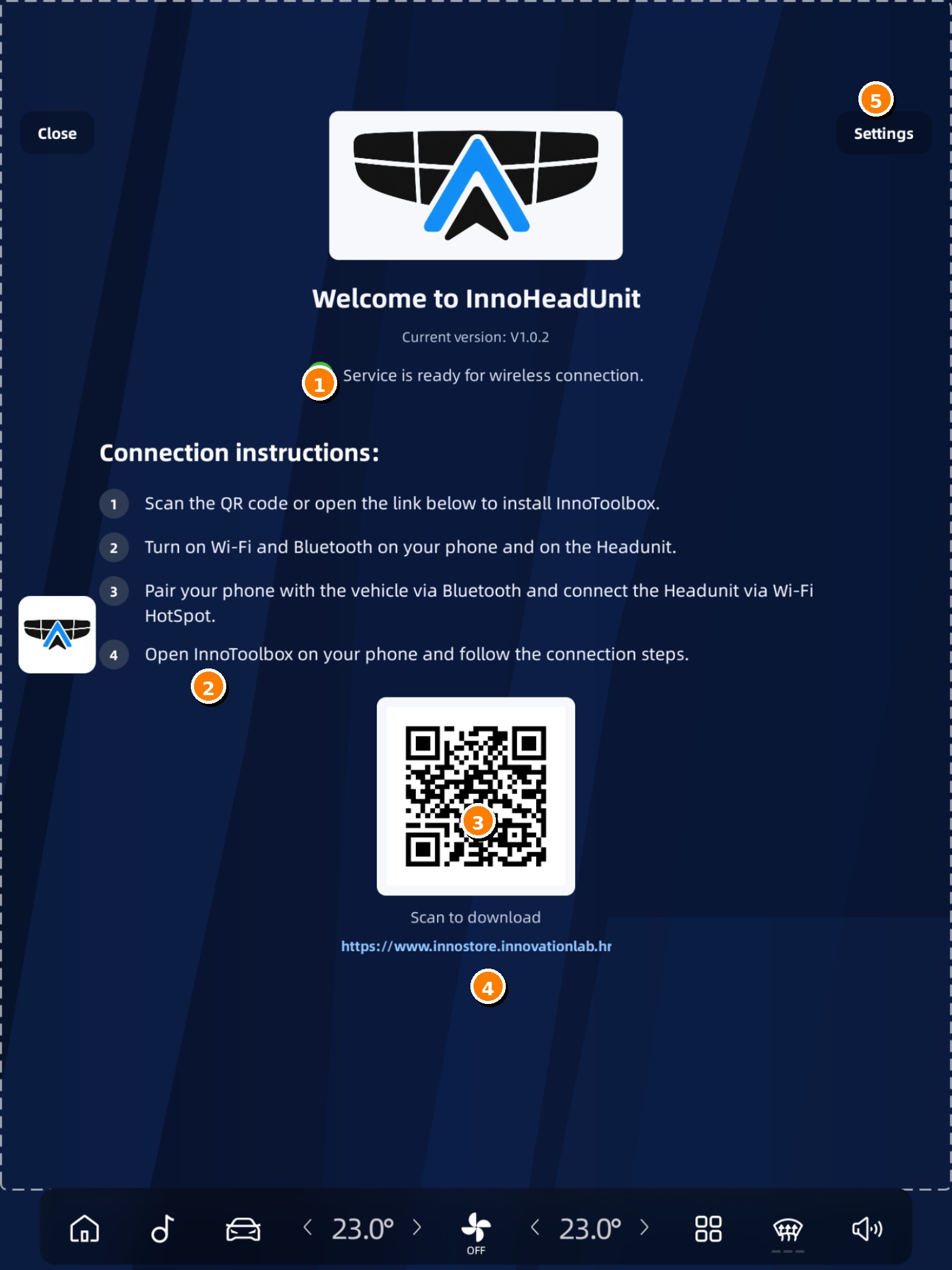

Ovaj zaslon na HeadUnitu prikazuje da je usluga spremna za bežično povezivanje te vodi korisnika kroz osnovne korake instalacije i spajanja.

1. Status spremnostiZelena potvrda pokazuje da je InnoHeadUnit servis spreman za wireless connection.
2. Connection instructionsNa popisu su prikazani osnovni koraci: instalacija InnoToolbox-a, uključivanje Wi-Fi/Bluetooth veze i daljnje spajanje.
3. QR codeSkenirajte QR kod telefonom za brži pristup preuzimanju InnoToolbox aplikacije.
4. Download linkIspod QR koda prikazana je i web adresa koju možete otvoriti ručno na telefonu.
5. SettingsGumb Settings otvara postavke InnoHeadUnit aplikacije na HeadUnitu.

Na zaslonu Settings možete prilagoditi ponašanje početnog zaslona, prikaza projekcije, floating widgeta i audio izlaza.

1. Show Home screen after bootOdređuje treba li se nakon paljenja vozila automatski otvoriti početni zaslon ili aktivna projekcija.

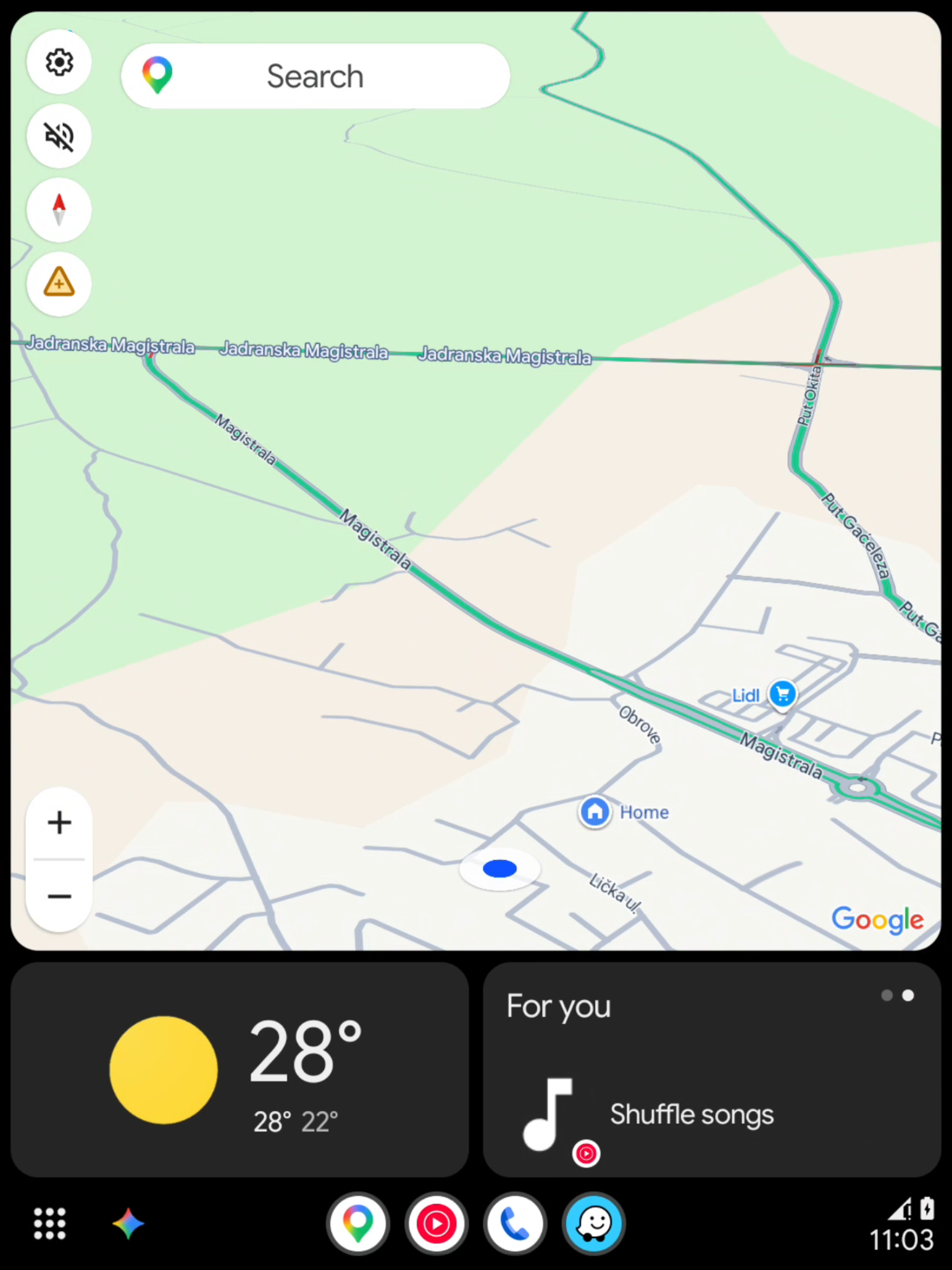

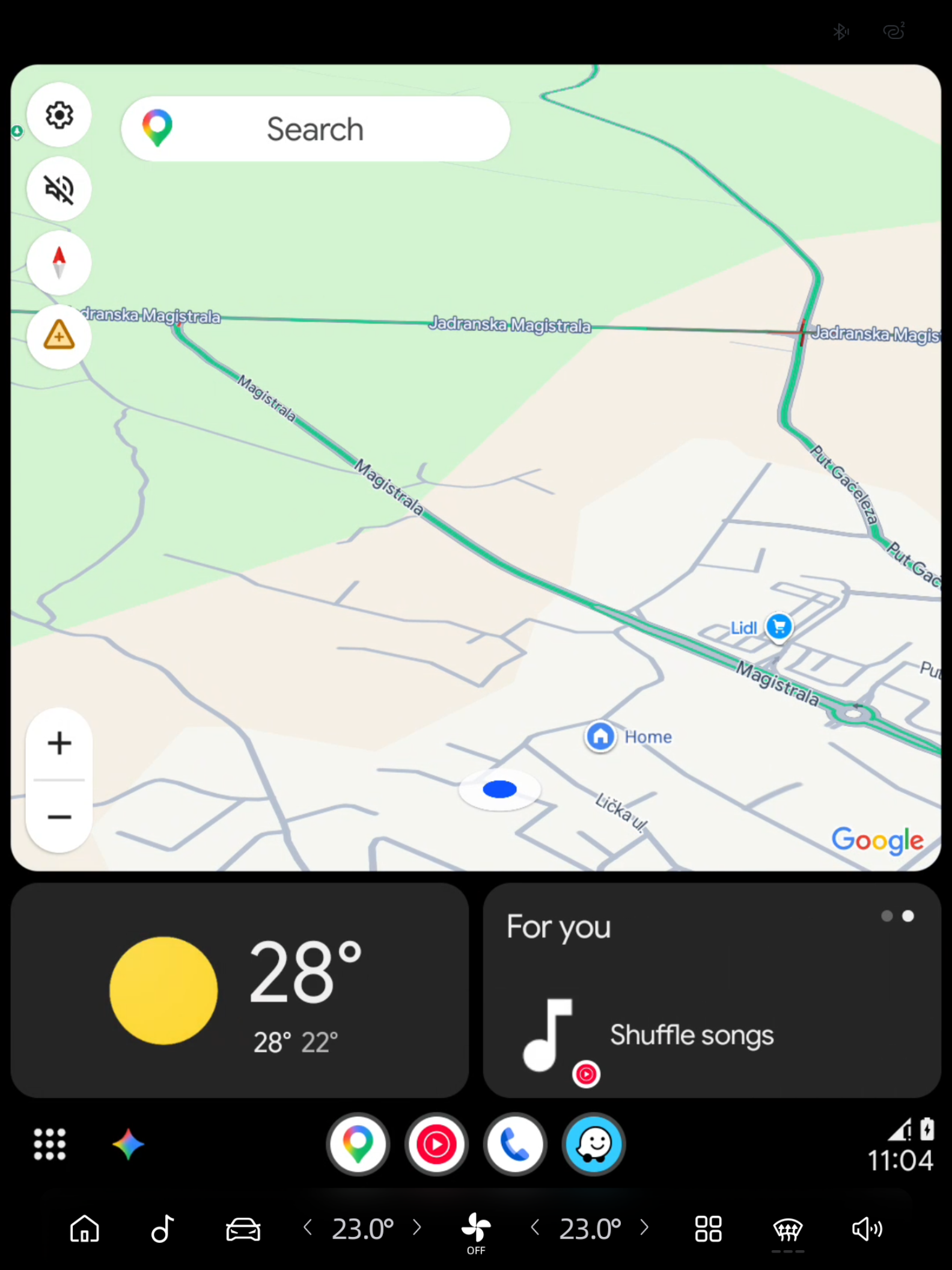

2. Screen displayOdabire način prikaza projekcije, primjerice odnos prema gornjoj i donjoj traci sučelja.
3. Icon sizePostavlja veličinu kontrola Android Auto prikaza.
4. Projection frameUključuje ili isključuje prikaz okvira projekcije na Home ekranu.
5. Widget positionOdabire na kojoj će se strani pojaviti floating launcher shortcut.
6. Floating widget accessibilityOtvara ili podsjeća na accessibility postavku potrebnu za rad floating widget prečaca.
7. Audio sourceOdređuje reproducira li se Android Auto zvuk kroz projection ili Bluetooth kanal.

Nakon podešavanja, na Home zaslonu može se prikazati floating launcher shortcut koji služi za brzo otvaranje InnoHeadUnit funkcija.

1. Floating launcherMali plutajući gumb omogućuje brz pristup InnoHeadUnit funkcijama s Home zaslona.
2. FM widgetPrikazuje aktivnu FM frekvenciju i osnovne kontrole reprodukcije na HeadUnit početnom zaslonu.
3. Call / ContactsKartica s pozivima i kontaktima ostaje dostupna i kada je sustav spreman za Android Auto.
4. Donja traka vozilaNa dnu ostaju dostupne osnovne kontrole vozila poput klime, aplikacija i ostalih sistemskih funkcija.

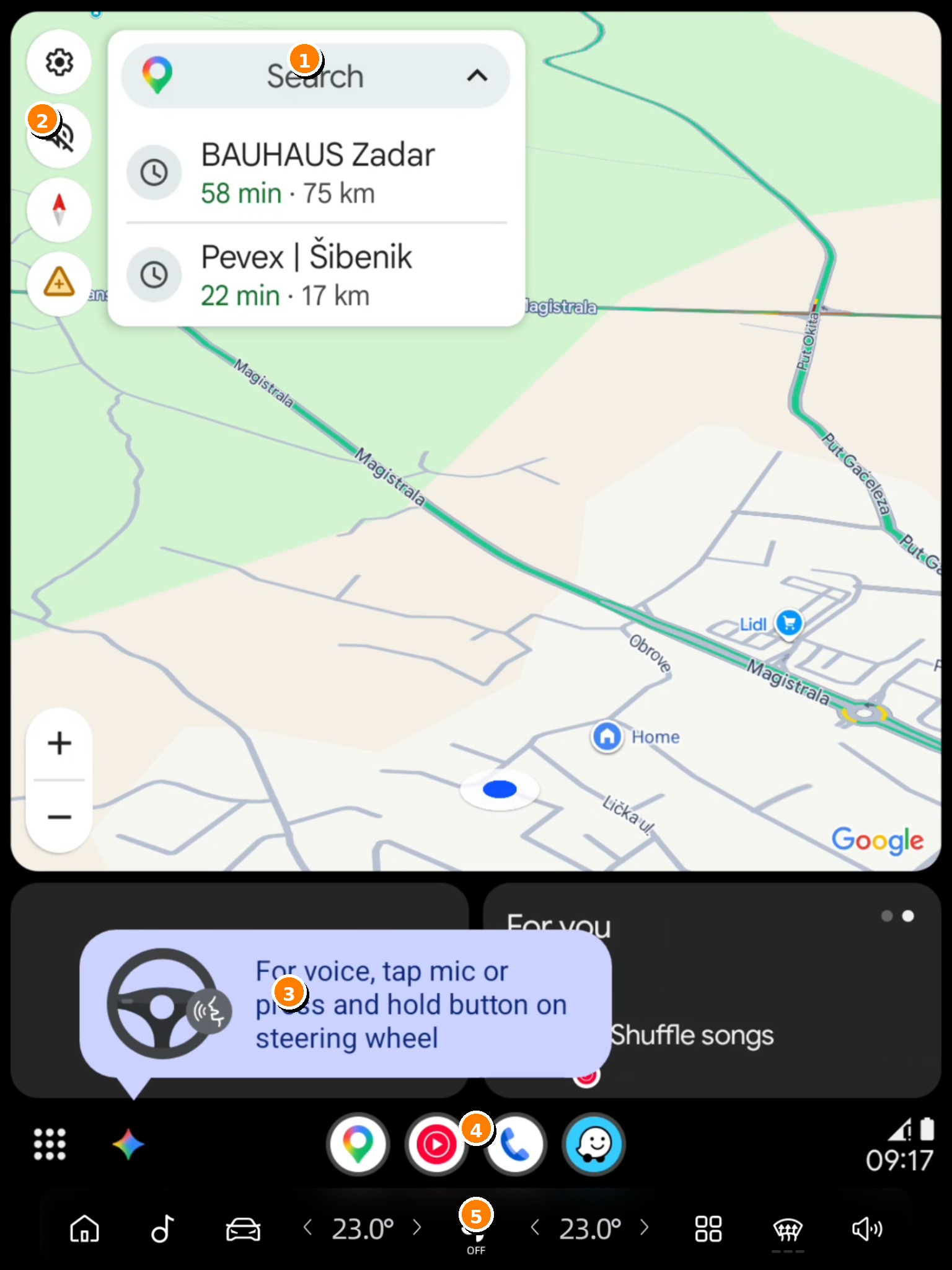

Kad se uspostavi veza, na HeadUnitu se prikazuje Android Auto sučelje. U ovom primjeru aktivan je Google Maps prikaz s dodatnom uputom za voice kontrolu.

1. Search i odredištaGornji dio prikazuje Google Maps pretragu i prijedloge odredišta unutar Android Auto sučelja.
2. Lijeva bočna trakaBočna traka sadrži brze kontrole kao što su postavke, zvuk i navigacijski alati.
3. Voice uputaPoruka podsjeća da se glasovno upravljanje može pokrenuti dodirom mikrofona ili držanjem tipke na volanu.
4. Android Auto dockDonji red unutar projekcije sadrži launcher i najčešće korištene Android Auto aplikacije.
5. Donja traka vozilaI tijekom projekcije ostaju vidljive osnovne kontrole HeadUnita, klime i vozila.
